例题 01 充电宝的两种工作过程 知识清单情境题
题目
简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的____；充电宝给手机充电时，充电宝相当于简单电路中的____。
答案与解析
解析
给充电宝充电，它接受外部电能并储存，相当于用电器；充电宝给手机充电，它向外提供电能，相当于电源。
本题结论
用电器；电源。
外观
电流和电路
电路图不是把电池和灯泡画在一起就够了。电荷沿哪条路径移动、是否绕过负载，要从实际连接端点判断。
一、知识点 理解概念
1. 电荷定向移动形成电流
规定正电荷定向移动的方向为电流方向。金属中主要是自由电子定向移动，其方向与规定电流方向相反。
在通常的直流电路中，电源外部电流从正极经用电器流向负极。这个说法限电源外部，不能原样套进电源内部；也不能说所有导体都只有电子一种载流电荷。
导体里的自由电荷原本有无规则运动，出现有方向的整体迁移才形成电流。维持本章常规持续电流，需要能够供能的电源和闭合通路，只有电池但导线断开并不够。
2. 四类元件各承担什么角色
| 元件 | 作用 | 判断时注意 |
|---|---|---|
| 电源 | 向电路提供电能 | 按当前供能过程判断 |
| 用电器 | 将电能转化或储存 | 消耗电能不等于消耗电荷 |
| 导线 | 连接电流路径 | 端点与节点决定连接关系 |
| 开关 | 控制相应路径通断 | 干路和支路位置不同，控制范围不同 |
同一实物角色可以变化：充电宝接受电能时相当于用电器，给手机供电时相当于电源。

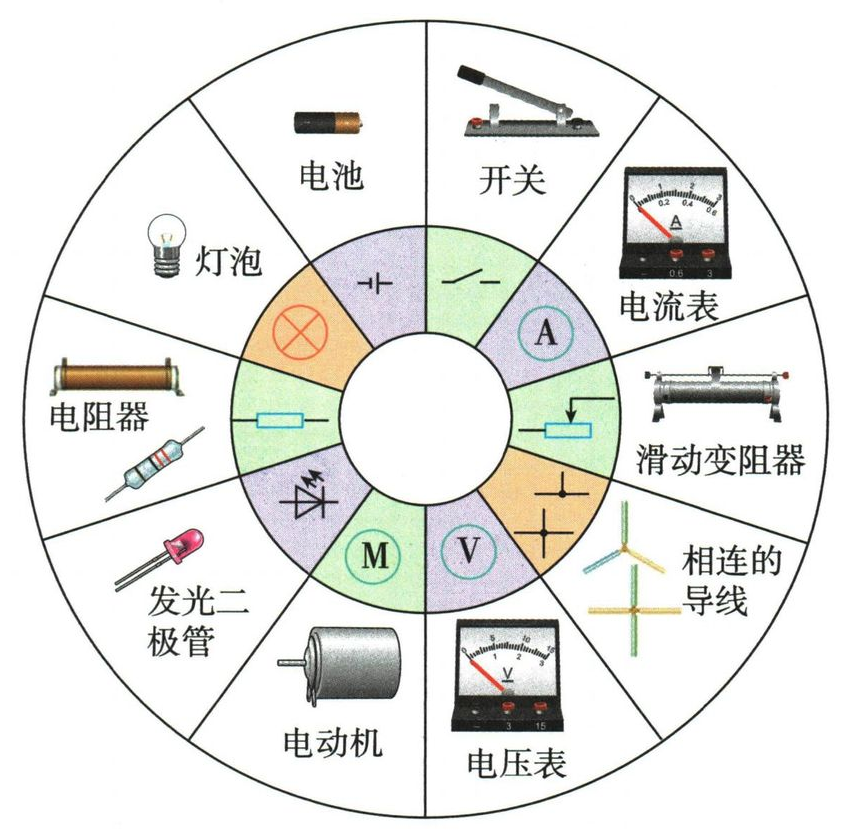

3. 电路图保留连接，简化外形
- 电池符号长线为正极、短线为负极。
- 导线交叉相连时标实心点；交叉但未连接，不能随意当成一个节点。
- 尽量横平竖直，元件符号不要画在拐角上；移动图形位置不能改变接线端点。
- 实物连接或改变接线，应先断开开关。本章图示是教材低压电路，不是家庭电路的操作指导。
4. 通路、断路与两类短路
| 状态 | 路径怎样变化 | 应注意什么 |
|---|---|---|
| 正常通路 | 电源、负载组成闭合路径 | 电流通过负载 |
| 断路 | 相应路径在某处断开 | 该路径不能形成持续电流 |
| 用电器被短路 | 低阻导线旁路该用电器 | 被旁路负载几乎不通电，其他部分未必安全 |
| 电源短路 | 低阻路径直接连接电源两端 | 电流可能过大并损坏器材，禁止用实接来验证 |
理想导线旁路负载后，其两端近似同电势，几乎没有电流通过它。但不能把“该灯不亮”误读成“整个电路安全”。
二、考点 方法与例题
1. 元件角色按能量方向判断
问“相当于什么”时，先明确是谁给谁供电。同一设备换一个工作阶段，角色可能改变。
三、坑点 辨析与纠错
1. 看到闭合路径，还要检查是否绕过负载
错法： 有电源、灯泡和闭合开关，就认定是正常通路。
纠正： 从电源正端沿每条实际导线追到负端。若存在完全不经过负载的低阻通路，就是电源短路，而不是正常供电。
辨析 01 开关闭合后的电路状态 2024 江苏徐州中考
题目
如图所示电路,闭合开关,电路所处的状态是 ( )
A.通路
B. 断路
C. 短路
D.无法判断
答案与解析
解析
图中开关连接电源两端，闭合后形成不经过灯泡的低阻通路，电源被短接。灯不工作不代表断路，这里恰有危险的低阻通路。仅作图上判断，不实际闭合验证。
本题结论
C。
2. 灯不亮不能唯一定位故障
灯不亮可能与断路、被旁路、电源或灯本身状态有关。应结合电流是否存在、其他用电器的状态和题设故障范围分析，不能仅凭“不亮”就断言短路或断路。
