电动机由电流产生运动；发电机则由机械运动提供电能。看图时别只找有没有磁体，还要看谁先做了什么、能量由哪里进入。

01 · 知识点概念、关系与适用条件02 · 考点先归纳方法，再看例题03 · 坑点辨析错因，检查遗漏

一、知识点 理解概念

1. 运动怎样产生感应电流

在本章入门实验中，闭合电路的一部分导体相对磁场做切割磁感线运动，电路中产生感应电流。这是电磁感应现象的一种情境。

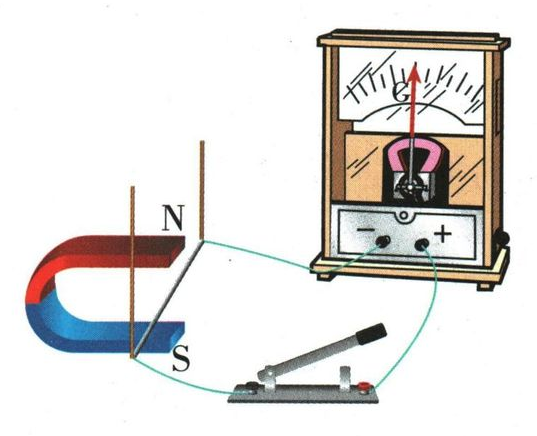

磁体、导体、开关与灵敏电流计组成的实验装置

实验情况	在图示装置中的结果	应怎样理解
回路断开，导体切割	无闭合电流	仍可能产生感应电压，不等于什么都没有
回路闭合，导体静止、磁体也静止	表不偏转	没有该切割过程
闭合回路，左右横切	表偏转	有感应电流
闭合回路，沿图示磁场上下运动	表不偏转	没有有效切割
闭合回路，斜向切割	可产生感应电流	不必严格垂直切割

“相对”很重要：导体不动而磁体运动，也可能有切割效果。变化磁场还可产生感应，不能把所有电磁感应都限定成导体机械切割。

2. 电流方向与实验可见程度

• 研究磁场方向：保持导体运动方向不变，交换磁极。
• 研究运动方向：保持磁场方向不变，反向切割。
• 只反其中一项，感应电流方向反；两项同时反，在本模型中方向不变。
• 灵敏电流计既能检测微小电流，也能通过偏转方向比较电流方向。
• 使信号明显，可在实验允许范围用较强磁体、较快切割或多匝线圈；仍要控制其他变量。

3. 发电机和动圈话筒

发电机利用电磁感应，把机械能转化为电能，在外电路中起提供电能的作用。

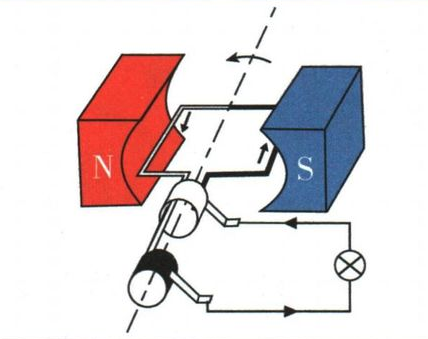

磁体、线圈、铜环、电刷和外部灯组成的简易发电机

简易交流发电机模型通过完整铜环、电刷把信号引出。教材旋转线圈模型中，线圈里的感应电流方向周期变化；若配合适当换向结构，可使外部得到单向脉动输出。不能把这种模型概括成所有实际直流发电结构都完全相同。

转子只表示转动部分，不一定就是线圈。实际发电机可采用线圈不动、磁极旋转的结构，也可用电磁铁产生较强磁场。

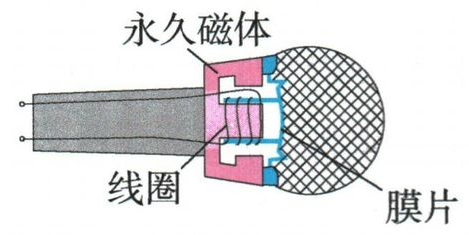

动圈式话筒的永久磁体、线圈和膜片

动圈话筒中，声音使膜片和线圈振动，线圈相对磁场运动，把声振动信号转成电信号。它与扬声器的能量方向不同：扬声器用电信号驱动振动发声。

二、考点 方法与例题

1. 实验表先筛条件，再判断能量角色

先确认回路是否闭合，再对照运动相对于磁场的方向。若机械运动产生电流，导体在该电路中相当于电源；灵敏电流计是检测工具，不是驱动电源。

例题 01 从实验记录提炼条件 2024 陕西中考

题目

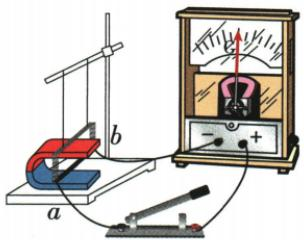

如图,是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

题设装置或场景题图

实验次数	导体 ab 在磁场中的运动情况	灵敏电流计指针偏转情况
1	静止	不偏转
2	上下运动	不偏转
3	左右运动	偏转

(1)闭合开关后,观察各种情况下灵敏电流计指针偏转情况,将实验现象记录在表格中。分析实验现象可知:闭合电路中的一部分导体在磁场中做____运动时,电路中会产生感应电流。产生感应电流时,导体ab相当于电路中的____(填电路元器件名称)。
(2)若要探究感应电流方向与磁场方向的关系,应保持导体 ab 运动方向不变,将____对调,观察灵敏电流计指针偏转情况。
(3)下列物品中,应用该实验结论工作的是____(填选项字母)。

A.电风扇

B. 手摇发电手电筒

答案与解析

解析

(1)静止、沿磁场上下运动都不偏，左右切割才偏，故条件为切割磁感线；机械能转成电能，导体ab相当于电源。(2)保持运动方向，交换磁极，比较指针偏转方向。(3)手摇发电手电筒把机械能变为电能，B；电风扇为电动机原理。

本题结论

(1)切割磁感线，电源；(2)磁极；(3)B。

2. 三种电磁原理按操作起因区分

先做什么	观察什么	原理
给导线或线圈通电	附近磁针偏转、吸针等	电流的磁效应
外电源给磁场中的导体通电	导体受力运动	电动机原理
外力使导体相对磁场切割	灵敏电流计显示感应电流	电磁感应，发电机原理

电源有无是这些给定基础装置的识别线索，不是“现实发电机附近绝不可能有辅助电源”的规则。最终还要核能量流向。

例题 02 按题设现象匹配实验 2024 山东菏泽中考·改编，整理题干与选项图

题目

如图所示是安检使用的一种金属探测仪。题设说明：探测仪靠近金属物体时，会产生感应电流并发出报警信号。它与下列哪个实验的原理相同？

题设金属探测仪外形

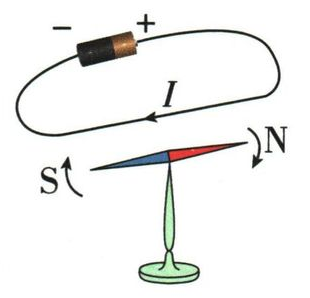

选项A实验装置

A

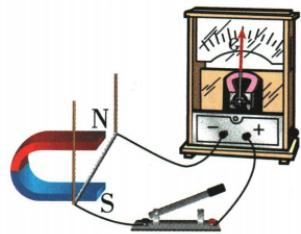

选项B实验装置

B

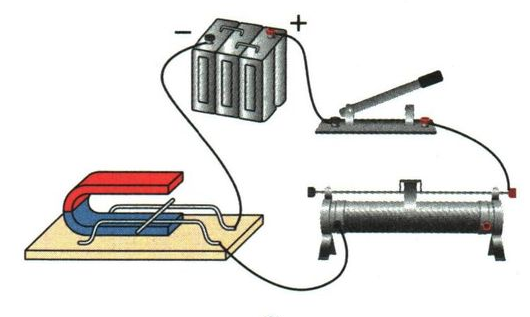

选项C实验装置

C

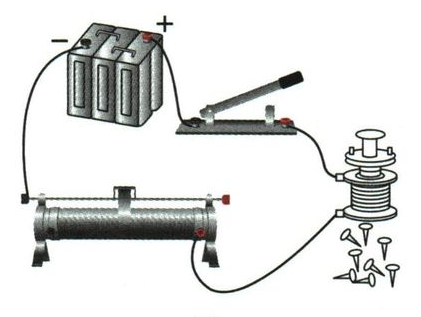

选项D实验装置

D

答案与解析

解析

题干已说明产生感应电流，对应B的电磁感应实验。A为奥斯特实验、D为电磁铁吸针，均属电流磁效应；C有外电源让导体在磁场中受力，属电动机原理。实际探测仪也可通过变化磁场产生感应，不能断言所有装置都必须靠金属机械切割场线。

本题结论

B。

三、坑点 辨析与纠错

1. 有磁体和导体，不足以认定正在发电

接入外电源主动通电，和接入检测表再让导体运动，是不同操作。不要只凭装置长得相似，就把受力运动与电磁感应混为一谈。

辨析 01 虚线框中器材与作用是否匹配 知识清单原理辨析题

题目

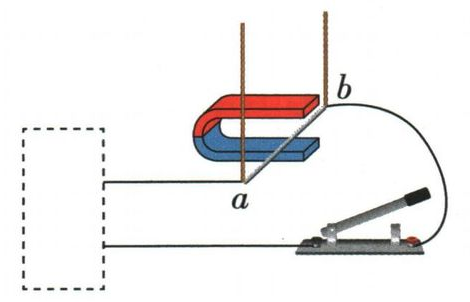

如图所示,两根绝缘细线悬挂着的导体 ab 放在蹄形磁体中,ab 两端连接着导线,在虚线框中接入的器材及对应的作用正确的是 ( )

A. 接入电源, 可演示电磁感应现象
B.接入电源,可说明磁场对通电导体有力的作用
C.接入灵敏电流计,可解释电动机的工作原理
D.接入灵敏电流计,可说明通电导体的周围存在着磁场

题设装置或场景题图

答案与解析

解析

接电源会让导体通电并受磁力，A错、B对。接灵敏表且使导体切割，演示的是电磁感应，不是电动机，C错；它也不是用小磁针显示通电导线周围磁场的奥斯特实验，D错。

本题结论

B。

2. “导体没动”不等于“没有感应”

本实验判断的是相对运动和有效切割：磁体移动也可能改变结果。反过来，导体虽然运动，但若在图示均匀场中沿场方向移动，仍不满足这里的切割条件。开路无电流还须与“可有感应电压”分开。
