例题 01 两只变阻器怎样达到总最大 知识清单例题
题目

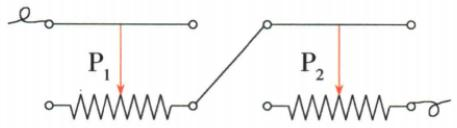

如图所示,将两个滑动变阻器串联起来接入电路后,要使这两个滑动变阻器接入电路的总电阻最大,则 ( )
A. 移向左端, 移向左端
B. 移向右端, 移向右端
C. 移向左端, 移向右端
D. 移向右端, 移向左端
答案与解析
解析
两只变阻器实际接入的电阻丝端均在右侧，各自有效段都为滑片到右端。两滑片都向左移时，两段同时最长，总接入电阻最大，A符合。其余选项至少使其中一段缩短。
本题结论
A。
外观
变阻器
滑片向右，电阻究竟变大还是变小？答案不在“右”这个字，而在电流实际经过哪一段电阻丝。
一、知识点 理解概念
1. 改变的是接入长度
滑动变阻器通过改变接入电路中的电阻丝长度，改变接入阻值。移动滑片时，整条电阻丝的总长度与总电阻不因此改变。

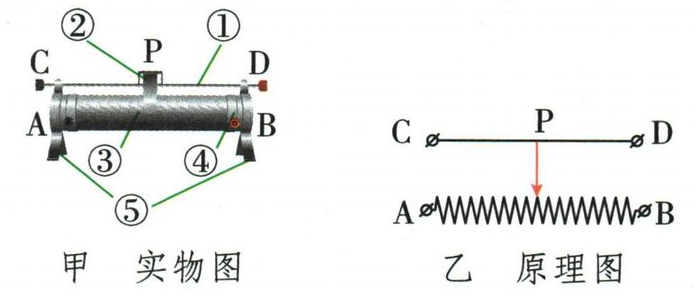

图中A、B连接电阻丝两端，C、D连接金属杆，滑片P连接金属杆与电阻丝。实物标号①金属杆、②滑片、③电阻丝线圈、④瓷筒、⑤支架。
采用一上一下接法时，有效电阻丝是“所选下接线柱到滑片”之间的一段，上端经低阻金属杆连接滑片。
2. 三类接法对比
| 接法 | 接入电路的部分 | 滑片能否调阻 |
|---|---|---|
| 一上一下 | 所选电阻丝端至滑片的一段 | 可以 |
| 两个下端A、B | 整条电阻丝 | 不可以，近似固定全长阻值 |
| 两个上端C、D | 金属杆 | 不可以，近似导线，须防止错误短接 |
上端C或D通常任选一个，不决定增减方向；决定有效长度的是选了哪一个电阻丝端。
3. 铭牌与使用条件
“20 Ω 1.5 A”表示最大接入阻值20 Ω、允许通过的最大电流1.5 A。不是任意位置都恰为20 Ω，也不是一定有1.5 A流过。
在本章串联限流用法中，变阻器与被控电路串联。闭合开关前，滑片置于该接法的最大阻值位置，也就是尽量远离已选下接线柱；改变接线前断开开关，电流不能超过器材允许值。
4. 电位器也先找滑片端
机械式电位器常有两个电阻轨道端和一个滑片端。作为两端变阻器使用时，接滑片端与某一个固定端，靠改变二者间轨道长度调阻。它可用于亮度、音量等控制，但具体设备电路还取决于设计。
数字电位器由数字信号控制相应电阻设置，与机械滑片形式不同。不能把所有三端器件不分型号地照搬成“一上一下”。
5. 电阻箱读得出设定值，但通常分档变化
| 类型 | 怎样读数 | 为什么 |
|---|---|---|
| 旋盘式 | 各指示标记数字乘对应倍率，再相加 | 各旋盘选入相应电阻段 |
| 插塞式 | 只加拔出铜塞所对应的电阻段 | 插着的铜塞将对应段短接 |
电阻箱通常按离散步进改变，并可直接读出设定阻值；常见滑动变阻器连续调节，却不能单凭滑片位置直接精确读出阻值。
二、考点 方法与例题
1. 一只或多只变阻器，都先标有效段
- 找所选的电阻丝固定端，而非只看哪根引线画在左侧。
- 标出固定端到滑片之间的接入段。
- 滑片靠近该端，有效段短、阻值小；远离则相反。
- 两只串联求总最大，要让两只的有效段都达到最大。
2. 旋转电位器同样追踪电流路径
先认出滑片连接哪个端子，再找另一个已接入端子属于轨道哪一端。滑片旋转方向要换算成有效轨道变长还是变短，不能记“顺时针一定增阻”。
例题 02 旋转滑片后的接入阻值 知识清单电位器题
题目
电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C 是接线柱。当滑片向 A 接线柱旋转时，连入电路的电阻（）
A.变大 B.变小
C. 不变 D. 先变大后变小
答案与解析
解析
题图接A、B，B连接滑片，A连接轨道固定端。滑片朝A旋转，有效轨道缩短，接入电阻减小。整条轨道并未改变；若换接B、C，方向判断也应随接法重做。
本题结论
B。
3. 读数与短接状态逐一对应
旋盘要看固定三角标记对应数字，而非旋钮顶部任意数字；插塞只计算拔出的段。先逐项记录，再求和，不把所有标值全部相加。
例题 03 两种电阻箱的设定值 知识清单读数示例·改编为读数题
题目
分别读出下列旋盘式电阻箱、插塞式电阻箱的接入阻值，并说明读数依据。
答案与解析
解析

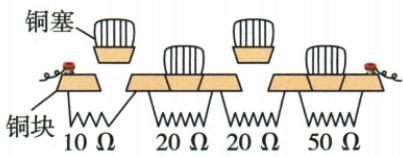

旋盘三角标记对应千位2、百位0、十位1、个位0，得到2010 Ω。插塞式10 Ω和一段20 Ω的铜塞拔出，这两段计入；另一段20 Ω及50 Ω被铜塞短接，不计入，因此为30 Ω。
本题结论
旋盘式2010 Ω；插塞式30 Ω。
三、坑点 辨析与纠错
1. 滑片向右，不一定增阻
错法： 看见右移就套“电阻变大”。
纠正： 右移是远离左端，却靠近右端。接左电阻丝端时增阻，接右电阻丝端时减阻；接两下端时移动不改变接入总值。
辨析 01 按指定变化反选接线柱 2024 四川自贡中考
题目
如图所示是滑动变阻器的结构示意图, 当滑片 P 向右移动时, 要使连入电路中的电阻变大, 应选择的接线柱为 ( )
A.A 和 B
B.B 和 C
C.B 和 D
D.A 和 D
答案与解析
解析
向右移动要增阻，就要使左端A到滑片的距离增大，故接A与任一上端。选项D为A、D，符合。A项A、B接整条电阻丝，滑片不调阻；B、C项均选右端B，右移反而缩短有效段。
本题结论
D。
