例题 01 读取接线确定后的示数 2024 江苏镇江中考·节选
题目
电流表示数为 ____ A。
答案与解析
解析
接负端和3 A端，应读0～3 A刻度。相邻相差1 A的标数间有10小格，每格0.1 A；指针在1 A之后第7格，读1.7 A。不能改读未接入的小量程刻度。
本题结论
1.7 A。
外观

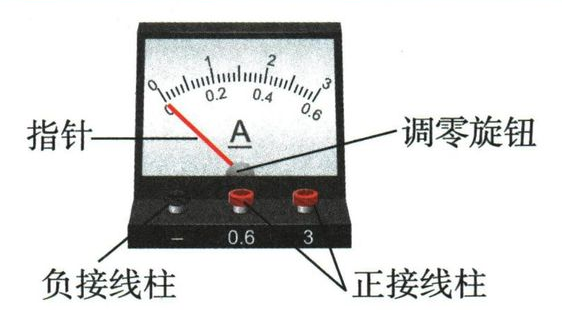

电流的测量
同一个指针位置，接不同量程会得到不同读数。接线柱、刻度和电流路径，应当按顺序检查。
一、知识点 理解概念
1. 电流的单位
电流I表示电流的强弱，单位为安培A。常见换算：；。
数量换算时先写换算关系，再移动数值；不能只改单位而不改数字。
2. 量程由实际接线柱确定
| 图示常用双量程表 | 测量范围 | 分度值 |
|---|---|---|
| 接负端与0.6端 | 0～0.6 A | 0.02 A |
| 接负端与3端 | 0～3 A | 0.1 A |
这是图示表盘的对应关系，其他型号要重新看标注与格数。同一偏角在这两个量程下的读数相差5倍；先看接线，不能先猜哪一排数字顺眼。
3. 电流表要串在所测路径中
电流从正接线柱流入、负接线柱流出。表的电阻很小，不能直接并接在电源两端；跨在负载两端也会旁路负载，不是正常测流接法。
- 干路中的表测总电流。
- 独立支路中的表测该支路电流。
- 两灯串联时，表在同一路径的不同位置，都可测这条路径的电流。
- 多支路时，表也可能只测其中几条支路电流之和。只有全部支路电流都经过该表，才是总电流；三灯并联时，处在前两支路共同路径上的表可测 ，不一定测第三支路。
图上判断还可用“去表法”：把电流表所在处暂时视为断开，检查哪些负载的电流路径因此被切断，再恢复该连接核对节点。此法用于图上识别正常电路中表的测量对象，不是让学生带电拆表；复杂电路仍须结合分流、合流节点逐条追踪。
4. 使用前后都要检查
- 使用前检查指针是否指零，按仪器要求调零。
- 断开开关，核对串联、极性和所选量程。
- 无法估计时，在教师指导的低压限流电路中先选较大量程短暂试触。
- 超量程、反偏等异常应立即断开检查。确认不超量程后才稳定读数。
- 平视表盘；改接线或换量程前先断开开关。
二、考点 方法与例题
1. 读数按“端子—分度值—格数”进行
先看接了哪个正端，再选相应刻度。用相邻标数差除以小格数求分度值，从已知大刻度向后数小格。
2. 指针异常先断开，再找原因
| 现象 | 在接线与仪器状态已明确时检查 | 处理原则 |
|---|---|---|
| 反向偏转 | 正负接线是否接反 | 断开后纠正极性 |
| 偏转很小 | 量程是否过大 | 确认实际电流在小量程内后再换 |
| 超出量程 | 量程过小或电路异常 | 立即断开，不能硬读 |
| 没有示数 | 断路、接触、仪器状态等 | 不能只凭零示数唯一定位 |
例题 02 两次试触后的处理 知识清单仪器题
题目

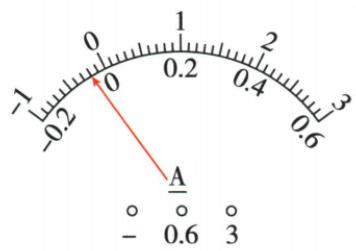

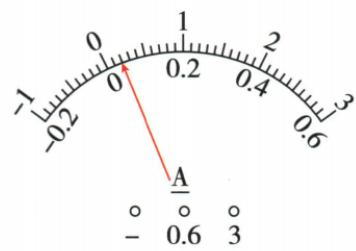

小莹同学测量电流时,连接好电路,试触时发现电流表指针偏转至如图甲所示位置,原因是____;断开开关,纠正错误后,再进行试触时,发现指针偏转至如图乙所示位置,接下来的操作是断开开关,____,继续进行实验。
甲
乙
答案与解析
解析
甲指针反偏，接线正负反了，应断开后纠正。乙使用大量程时偏角很小，在确认其电流不会超过0.6 A后，断开开关，换接0～0.6 A量程。
本题结论
正、负接线柱接反；断开并确认不超小量程后，换接0～0.6 A量程。
图例对照：节点与工作状态
以下为《知识清单》的方法图对照，不是待作答的空白受力图或电路图；有省略或工作状态条件时，紧接图逐项说明。

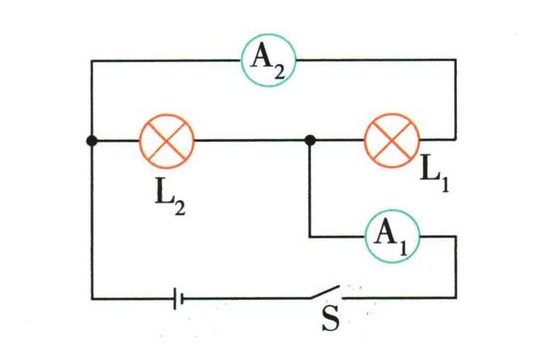

1. 一块干路表，一块支路表
按S闭合、理想电流表近似分析，两灯并联。A₂在L₁支路中，测I₁；A₁在两灯汇合后的通路中，测I₁+I₂。不按仪表与灯的视觉距离判测量对象。

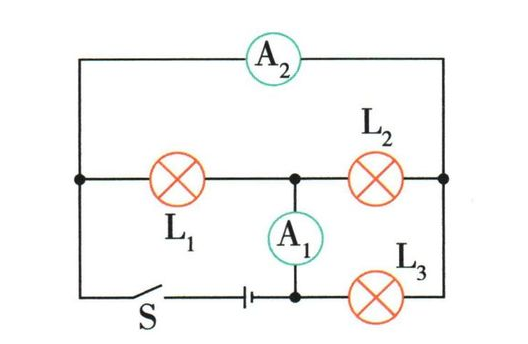

2. 两块表都只测部分支流之和
S闭合时，把理想电流表视作低阻连接来合并节点，可见三灯并联。A₁经过L₁、L₂两支流之和，A₂经过L₂、L₃两支流之和；它们都不是全干路表，不能直接把任一示数当总电流。

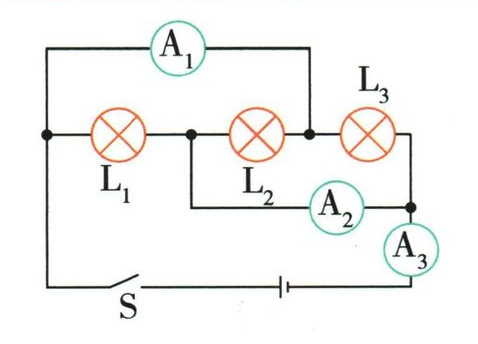

3. 第三块表才经过全部支流
S闭合、理想电流表近似下，三灯并联。A₁测I₂+I₃，A₂测I₁+I₂，A₃测I₁+I₂+I₃。按电流路径逐节点追踪，经过部分合流点不等于经过全部合流。
三、坑点 辨析与纠错
1. 表在灯旁边，不等于测这盏灯
错法： 看图中表离L₂近，就判定它测L₂。
纠正： 从表所在位置追踪电流，检查有没有分流、是否串在某一支路、是否错误旁路灯泡。串联两灯时，表不必紧贴L₂，也能测通过L₂的电流。
辨析 01 识别电流表所在路径 知识清单电路辨析题
题目
下列电路中,闭合开关后,电流表能正确测量出通过灯泡 的电流的是 ( )
答案与解析
解析
A表并在L₂两端，旁路L₂，接法错误。B表在L₁支路，测L₁。C表在干路，测两支路之和。D两灯与表串联，电流相同，表能测通过L₂的电流。
本题结论
D。
