例题 01 支架作用与改变磁极 2024 广东中考
题目
将自制的电动机接入电路, 如图所示, 其中支架 A 是 ____ (选填 “导体” 或 “绝缘体”)。闭合开关, 线圈开始转动, 磁场对线圈 ____ (选填 “有” 或 “无”) 作用力。仅调换磁体的磁极, 线圈转动方向与原转动方向 ____ 。
答案与解析
解析
A位于线圈与外电路的连接路径上，需导电，同时承担支撑。线圈通电转动，磁场对它有力。只换磁极使外场反向、电流不变，转向相反。
本题结论
导体；有；相反。
外观
电动机
给导体通电，再把它放进磁场，导体会受到怎样的作用？电动机把这个作用组织成持续转动。方向题必须区分导体中的电流、它所在的外磁场和另一线圈自己产生的磁场。
一、知识点 理解概念

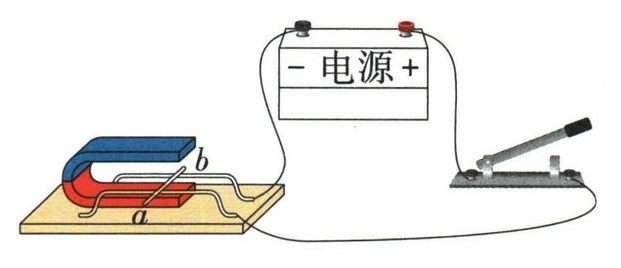

1. 通电导体在磁场中受力
本章导体横跨磁场时，通电后受到力的作用，可能发生运动。此时电能转化为机械能，同时有发热等损耗。
| 改变条件 | 其他条件保持 | 力的方向 |
|---|---|---|
| 只反电流 | 外磁场不变 | 反向 |
| 只反外磁场 | 电流不变 | 反向 |
| 电流与外磁场同时反向 | 装置位置等不变 | 不变 |
研究方向因素时每次只改一个量。允许实验范围内增大电流、增强磁场或换多匝线圈，可让作用更明显；导体与场完全平行时，不可笼统保证一定有这种磁力。

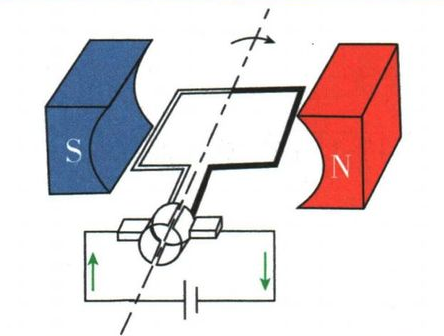

2. 电动机怎样持续转动
通电线圈的两边受到方向相反的磁力，可形成转动作用。电动机中转动的部分叫转子，固定部分叫定子。
| 位置或部件 | 作用 |
|---|---|
| 平衡位置 | 在本简易模型中，线圈平面与磁场方向垂直，转动作用为零 |
| 惯性 | 运动中的线圈可越过平衡位置 |
| 换向器及电刷 | 两个铜半环配合电刷，在越过平衡位置附近改变线圈电流方向 |
| 换向后的受力 | 使线圈继续沿原来的旋转趋势转动，而不是转回去 |
换向器不是电磁继电器；前者配合旋转周期改变线圈电流，后者由电磁铁控制触点。
3. 实际输入不全变成机械能
电动机输入电能，输出机械能，还会发热。转速与电流、磁场、负载、摩擦等有关，不能只凭一个因素无条件比较。运行处不直接排放燃烧尾气，不代表其制造、供电等全生命周期没有环境影响。
通电后不转，可以检查课堂装置是否接触不良、断路、摩擦过大，或恰停在平衡位置；应先断电，由教师指导处理，不能直接断言线圈损坏。
二、考点 方法与例题
1. 先确认部件同时承担什么任务
支架可能既支撑线圈，又把电流引入线圈。识别材料时，要沿闭合电路追导电路径；讨论转向时，再单独看改变的是电流还是外磁场。
2. 原理、能量和部件分开审查
原理看“通电受力”；能量看输入电能是否有损耗；持续转动看换向器，不把所有带“电磁”字样的部件混为一谈。
例题 02 简易直流电动机的四种说法 知识清单构造题·多选
题目

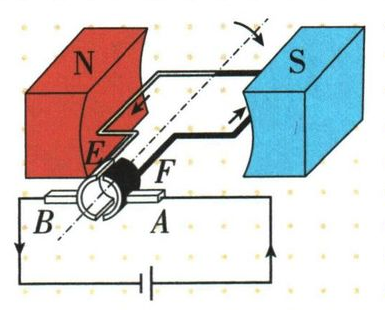

（多选）如图为直流电动机的基本构造示意图。以下相关的分析中正确的是 （）
A. 电动机是利用通电导线在磁场中受力的作用的原理工作的
B. 电动机工作过程中，消耗的电能全部转化为机械能
C.使线圈连续不停地转动下去是靠电磁继电器来实现的
D. 仅改变电流的方向可以改变线圈转动的方向
答案与解析
解析
A正确，电动机利用通电线圈在磁场中受力。B把电能全部变成机械能，漏了发热等损耗。C把换向器说成继电器，错误。D只反电流、外场不变时转向改变，正确。
本题结论
A、D。
三、坑点 辨析与纠错
1. 两项都反向，不是把一次反向结论用两遍
先反电流，受力反一次；再反外磁场，受力再反一次，回到原方向。另一螺线管的磁场则要按它自己的电流和绕向判断，不能因远处蹄形磁体翻转就自动把它也翻转。
辨析 01 同一电路中的两处磁场 2024 四川绵阳中考
题目

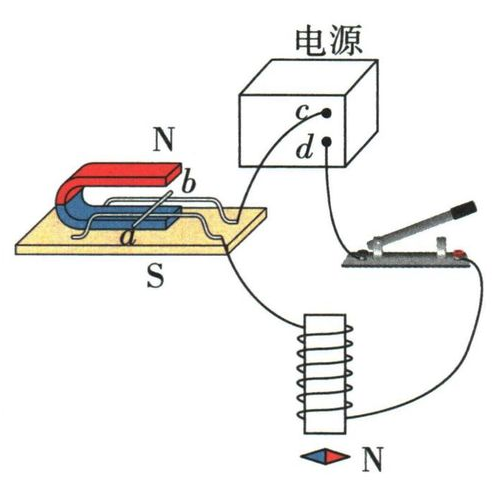

如图所示电路中, 导体棒 ab 放在蹄形磁体的磁场里, 小磁针放在螺线管正下方。闭合开关, 发现导体棒 ab 向右运动, 小磁针的 N 极向下偏转, 则下列说法正确的是 ( )
A. 分别是电源的负极、正极
B. 仅对调电源正负极, 闭合开关, 则导体棒 ab 向左运动, 小磁针 N 极向上偏转
C. 对调电源正负极和蹄形磁体 N、S 极, 闭合开关, 则导体棒 ab 向左运动
D. 对调电源正负极和蹄形磁体 N、S 极, 闭合开关, 则小磁针 N 极仍然向下偏转
答案与解析
解析
原小针N向下，线圈下端N，用右手反推电流上端流入、下端流出，c正d负，A错。仅反电源，导体棒电流反而外场不变，棒向左；螺线管自身场反，小针N向上，B对。两项同时反，导体力不变仍向右，C错；小针仍因线圈电流反而向上，不是向下，D错。
本题结论
B。
