常考测量仪器的读数和注意事项

约 3051 字大约 10 分钟

同一根指针，可以对应不同量程；同一个数值，也可能是位置、累计量或本次变化量。读仪器先认清测什么、怎样接，再数格和记录。

一、知识点理解概念

1. 读数前的四项核查

量与单位：刻度尺读长度，测力计读力，电能表读累计电能。
量程与分度值：相邻两条有数值的刻线之差，除以中间小格数。多量程仪表先看实际接线。
零点与方向：检查零点，辨认温度计零上、零下，明确数字增大的方向。
视线与精度：按仪器规定正对刻度或与液面相平；刻度尺通常估读一位，不能把同一规则硬套所有仪器。

2. 使用条件速查

仪器	读哪一处、怎样处理	使用时的关键条件
刻度尺	末端位置减起点位置，保留估读位	刻度边贴近物体，平行于被测边，视线正对
秒表	按盘面标注认分钟与秒，换算后相加	看分钟指针是否已过半分钟；不能凭大小盘背统一口诀
普通液体温度计	液柱顶端，先判正负	玻璃泡浸入液体且不碰底壁，示数稳定后留在液体中读
托盘天平	砝码质量加游码示数	放平、游码归零后调平衡；称量中不调平衡螺母
量筒	常见凹液面最低处；凸液面读最高处	平放桌面，视线与所读液面相平；按实际液面形状判断
弹簧测力计	指针对应的力，单位N	不超量程，先校零，沿轴向施力，正对刻度
电流表	按接线柱选量程后读数	与被测部分串联，正进负出，不直接跨接电源
电压表	按接线柱选量程后读数	与被测两节点并联，极性正确、量程合适
电能表	累计示数；一段耗电用前后差	单位kW·h，认清小数位和转数/脉冲常数

电表操作只限教师指导下的低压实验器材。家庭电能表在这里用于读图，不能据此拆接家庭线路。

二、考点方法与例题

1. 长度、时间与温度

先判断“直接读数”还是“需要相减、相加”。起点不是零，长度应相减；分钟与秒不是十进制小数，时间须先统一单位。

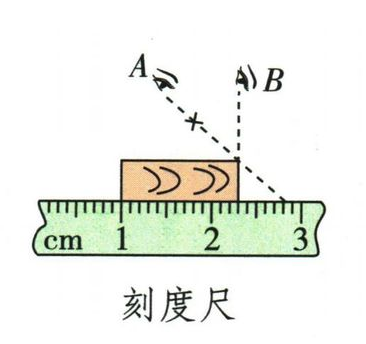

例题 01 刻度尺的起点与末端知识清单附录·改编读数题

题目

图示物体长度是多少？视线A、B中应选哪一条？

答案与解析

解析

分度值为0.1 cm，估读到0.01 cm。左端1.00 cm，右端2.30 cm，长度 $L=2.30-1.00=1.30\,\mathrm{cm}$ 。B视线正对刻度；A斜视有视差。

本题结论

1.30 cm；视线B。

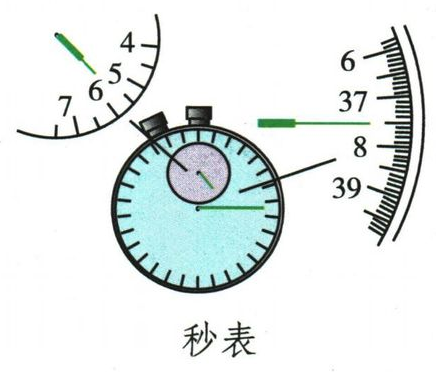

例题 02 两表盘的时间读数知识清单附录·改编读数题

题目

按图中表盘刻度，读出秒表所记录的总时间，单位用秒。

答案与解析

解析

本图小盘按分钟标注，指针已过5.5 min但未到6 min，完整分钟数为5。大盘按秒标注，分度值0.1 s，读37.5 s。因此 $t=5\times60+37.5=337.5\,\mathrm{s}$ 。不能把它写成5.375 s，也不能把分钟凑成6。

本题结论

337.5 s。

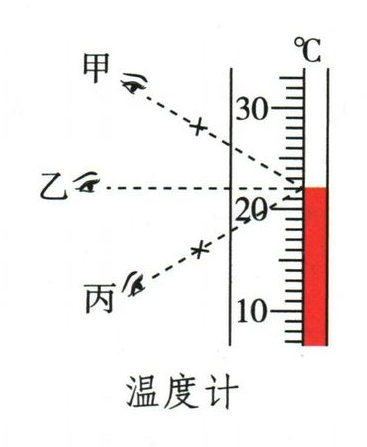

例题 03 液柱与视线知识清单附录·改编读数题

题目

图示温度计的示数是多少？甲、乙、丙中哪条视线合适？

答案与解析

解析

刻度向上增大，液柱处于零上；20℃至30℃有10格，每格1℃。液面在20℃上方2格，示数22℃。乙与液柱顶端相平；普通液体温度计不取出被测液体后读数。

本题结论

22℃；视线乙。

2. 质量、体积与力

先读仪器自身的示数，再判断示数与所求量的关系。游码与砝码相加，排液体积前后相减，拉力与重力是否相等需要受力条件。

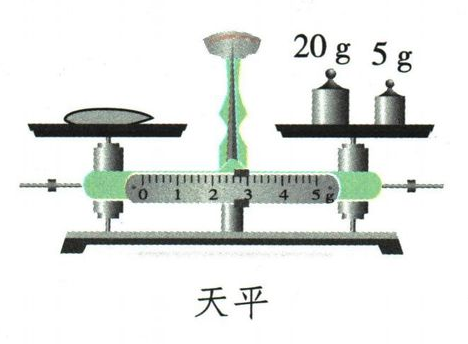

例题 04 天平的砝码和游码知识清单附录·改编读数题

题目

天平已调平，物体放左盘，横梁再次平衡。图示物体质量是多少？

答案与解析

解析

标尺每小格0.2 g，按本游码左侧读2.6 g；砝码为20 g和5 g。 $m=20+5+2.6=27.6\,\mathrm{g}$ 。不能读游码右侧，也不能在称量中移动平衡螺母。

本题结论

27.6 g。

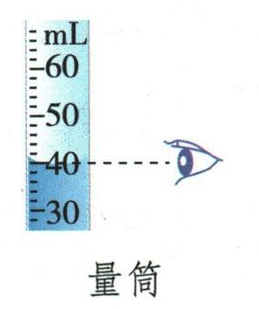

例题 05 量筒的液面知识清单附录·改编读数题

题目

图示量筒每小格代表多少体积？现有液体的体积是多少？

答案与解析

解析

30 mL至40 mL之间有5格，分度值为2 mL。凹液面最低处在40 mL处，读40 mL。若测浸入固体体积，须另有浸入前读数；本示数不是自动等于固体体积。

本题结论

分度值2 mL；液体体积40 mL。

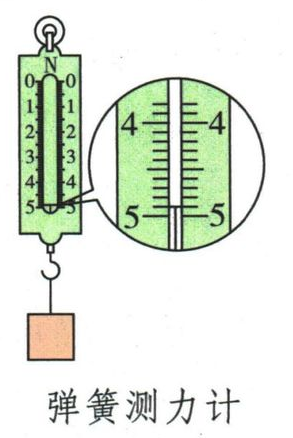

例题 06 测力计的放大刻度知识清单附录·改编读数题

题目

测力计已经校零，沿轴向受力。根据放大刻度读出示数。

答案与解析

解析

4 N至5 N之间有10格，每格0.1 N；指针在4 N后9格，读 $4+9\times0.1=4.9\,\mathrm{N}$ 。它直接反映测力计的拉力；只有对应竖直静止等条件成立，才可把它等同物重。

本题结论

4.9 N。

3. 多量程电表

先追实际接线柱，再使用对应刻度。以下两表使用前均已校零，读数不靠图上指针角度直接猜。

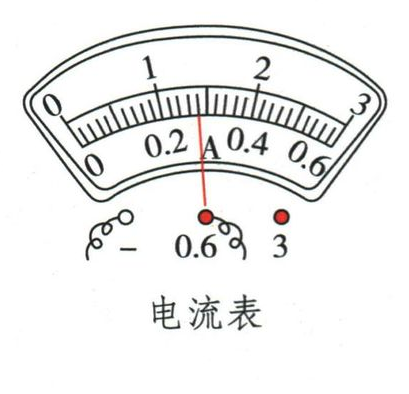

例题 07 电流表的接线与刻度知识清单附录·改编读数题

题目

根据图中接线柱，判断所用量程、分度值，并读出电流。

答案与解析

解析

接负端与0.6 A端，选0～0.6 A量程；每小格0.02 A。指针在0.2 A后4格，所以 $I=0.2+4\times0.02=0.28\,\mathrm{A}$ 。不能改读上方0～3 A刻度后沿用同一单位。

本题结论

量程0～0.6 A；分度值0.02 A；示数0.28 A。

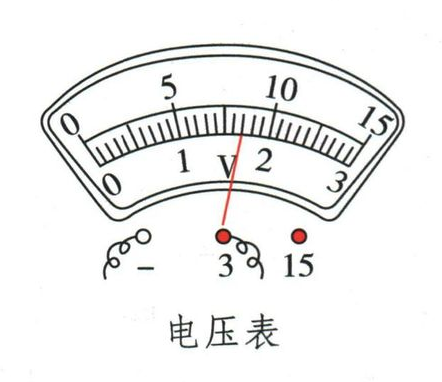

例题 08 电压表的接线与刻度知识清单附录·改编读数题

题目

根据图中接线柱，判断所用量程、分度值，并读出电压。

答案与解析

解析

接负端与3 V端，选0～3 V量程；每小格0.1 V。指针在1 V后7格，所以 $U=1+7\times0.1=1.7\,\mathrm{V}$ 。外圈0～15 V是另一量程的刻度，不能任选。

本题结论

量程0～3 V；分度值0.1 V；示数1.7 V。

三、坑点辨析与纠错

1. 累计示数不是本次耗电

电能表先回答“累计读到哪里”，再根据起止读数求本次消耗。转数法是另一条路线：已知每千瓦时的转数，数本次转数即可求电能；功率还要除以所用时间。

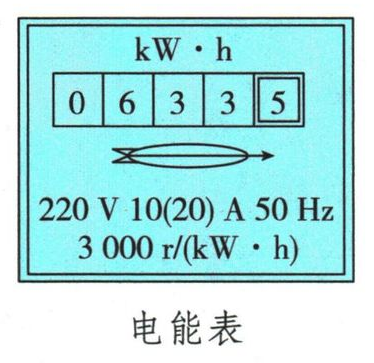

辨析 01 电能表的窗口与参数知识清单附录·改编辨析

题目

读出图示电能表的累计电能。仅凭该示数，能否确定本次使用的电能？转盘转n转对应多少电能？10(20) A能否解释为允许30 A？

答案与解析

解析

本表窗口最后一位为小数位，累计示数633.5 kW·h。没有初读数，不能算出所问这段时间消耗的电能。3000 r/(kW·h)表示每消耗1 kW·h转3000转，因此转n转时 $W=\frac{n}{3000}\,\mathrm{kW\cdot h}$ 。10(20) A中10 A为标定电流，20 A为额定最大电流，不能相加。

本题结论

累计633.5 kW·h；仅凭当前示数不能确定本次耗电；n转对应n/3000 kW·h；10 A与20 A不相加。

2. 记录检查表

长度的起点未归零：检查是否已相减，不直接抄末端刻度。
秒表：按实际盘面标注分辨单位，完整分钟与秒数换算后相加。
托盘天平：称量期间动平衡螺母会破坏基准，不能靠它凑出想要的读数。
电表：调零和接反是两种问题；用错量程刻度会产生倍数错误。
数值后单位必须对应被测量；质量g与力N、电能kW·h与功率kW不能互换。
