例题 01 多台电器共用供电线路 知识清单情境题
题目
家庭电路中总电流如果超过安全值，会由于电流的____效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是____。
答案与解析
解析
图中多个正常用电器同时接入，题意为总功率过大导致总电流过大，并未画出相线、中性线直接短接。导线有电阻，同时间电流越大发热越多，因此填热效应、用电器总功率过大。
本题结论
热；用电器总功率过大。
外观
安全用电
本页用电路原理解释危险，不是家庭电工作业指南。识图、计算与纸面辨析可以练习；家庭线路检测、维修和改装须由合格专业人员处理，不把低压实验课的操作搬到市电上。
一、知识点 理解概念
1. 过载与短路，都是过流的重要原因
| 情形 | 电路发生了什么 | 为什么危险 |
|---|---|---|
| 过载 | 同时工作的正常负载总功率超过线路允许承载 | 总电流过大，导线发热增加 |
| 短路 | 正常负载被绕过，相线与中性线形成极低阻通路 | 电流可能迅速增大 |
| 接触不良 | 接头等局部电阻异常 | 局部也可能过热，不一定先出现全回路过流 |
本章恒压模型中，I=P总/U。导线虽电阻较小，仍会产生电阻热；同一导线、同一时间内，Q=I²R线t，电流增大对发热的影响尤其明显。
电器并联是正常供电方式，不等于短路。是否过载，要综合线路、插座、保护装置及设备的允许条件，不能只看电能表的最大电流。
2. 触电看电流路径，不只看有没有碰到导线
人体进入有电压差的导电路径，就可能有电流通过。危险与电流大小、路径、持续时间及环境等有关。

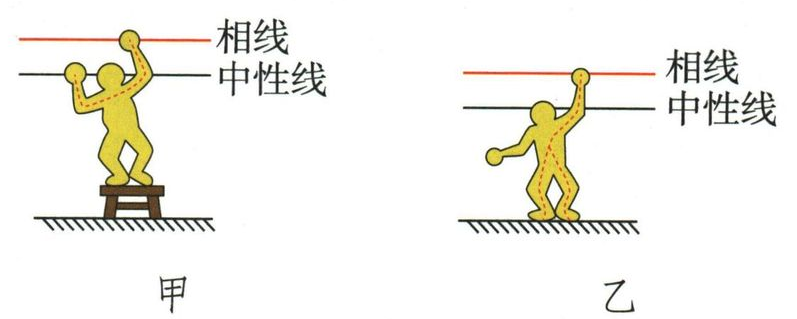

- 甲，双线触电： 人体同时跨相线与中性线；即使脚下绝缘，仍有经人体的通路。
- 乙，单线触电： 人体接相线，并经大地等路径回到供电系统；不是“只碰一根线就安全”。

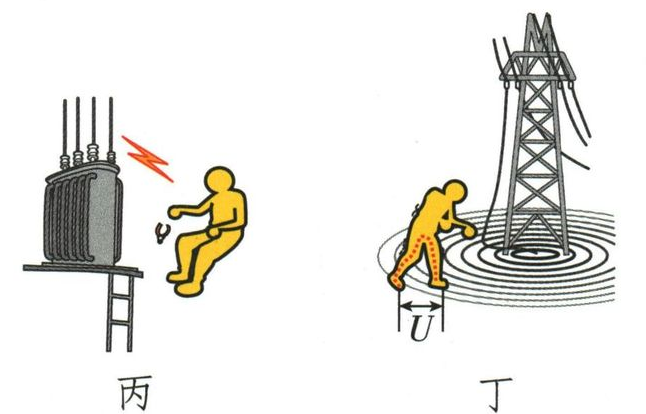

- 丙，高压电弧： 高压可通过空气放电，未直接接触也有危险。
- 丁，跨步电压： 落地故障附近地面不同位置电势不同，两脚间可能承受电压差。
这些图只解释危险，不能模仿验证。雷电同样属于强烈放电；雷雨时远离电力设备，不在树下或供电设施附近避雨。
3. “36 V”不是无条件的安全承诺
初中题常用“不高于36 V”作为一般教学口径。潮湿等环境会改变危险条件，特殊场所要求更低电压，所以不能把某个数字当成可用身体接触验证的界限。家庭220 V和高压线路都不能触碰或靠近试验。环境与电压条件说明
4. 日常防护与事故边界
- 不使用绝缘破损、老化或异常发热的器材，不私拉乱接，不让用电器受潮。
- 不用湿手接触带电电器，不用湿布擦拭通电设备；不触及外露带电部分。
- 设备冒烟、起火或有人触电时，先让自己远离危险，不直接泼水、不徒手拉人。能安全完成时切断电源，并立即求助成年人和相应专业救援。
- 关闭某个开关，不足以证明设备所有部位都可靠无电。检测、维修交专业人员，不能凭“灯灭了”伸手触碰。
这些边界与北京市应急管理局安全用电提示及应急管理部家庭用电知识一致。这里不提供带电检修或进入高压危险区的操作步骤。
二、考点 方法与例题
1. 先判断是哪一种电流路径
新增许多正常负载，首先考虑总功率过大；图中绕过负载直接连通相线与中性线，才是短路。解释过热时，把“大电流”与“导线电阻热”连起来。
三、坑点 辨析与纠错
1. 救人或灭火，不能让自己加入导电路径
错法： 看到危险就直接拉人，或向仍在工作的电器泼水。
纠正： 人体与水湿路径可能导电。先避免自身涉险，在能够安全完成时切断电源并求助；不把做对选择题理解成已具备现场专业处置能力。
辨析 01 逐项判断安全行为 2024 安徽中考
题目
关于安全用电，下列说法错误的是 （）
A.绝缘皮破损的电线,需要及时更换
B.家用电器工作时起火,可以直接用水浇灭
C.发生触电事故时,不能直接用手去拉触电者
D. 手机充电结束后,要把充电器从插座上及时拔下
答案与解析
解析
A指出破损绝缘应及时停用、更换，正确。B对仍可能带电的设备直接浇水，会增加触电等危险，错误。C避免直接拉人使施救者进入电流路径，正确。D按原题，充电结束及时拔下充电器，减少不必要通电，正确。遇实际事故应远离危险并求助，不由学生实施带电处置。
本题结论
B。
2. 没直接碰相线，也可能触电
高压电弧、跨步电压和漏电外壳，都说明“不碰裸线”不是全部防护。也不能拿鸟停在同一根导线上两脚电势差很小的模型，推断人可以接触相线。
