例题 01 灯开关与独立插座 2024 四川南充中考
题目

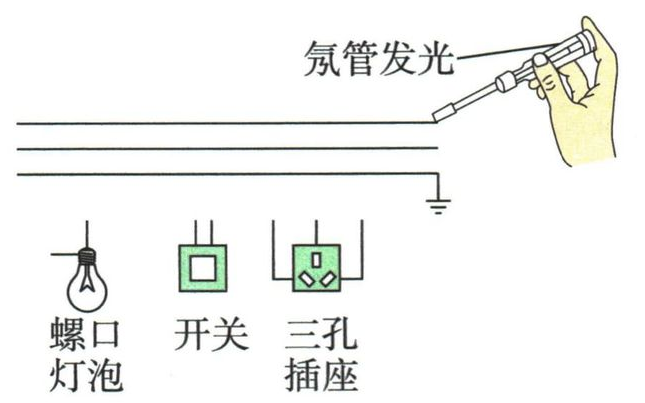

如图,根据安全用电知识,将图中元器件用笔画线代替导线连起来(开关仅控制灯泡)。
答案与解析
解析

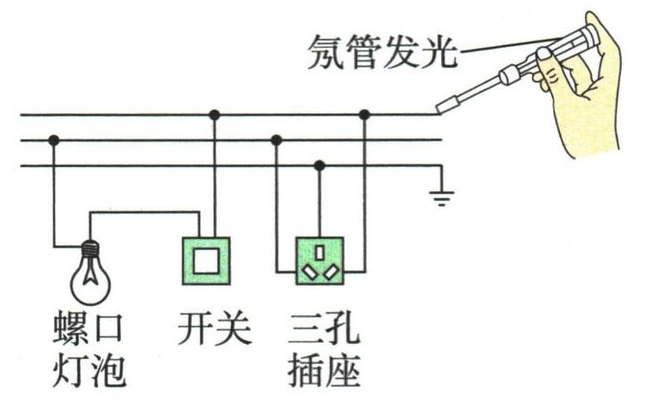

按题设正常供电检测，上线为L，中线为N，下线有接地标志为PE。L经过专用开关接灯顶端，螺口接N；插座左N、右L、上PE，不受灯开关控制。完整纸面答案如下。
本题结论
见解析连线图。
外观
家庭电路的基本组成
相线、中性线和保护线有不同作用。判断图中的接线或故障时，应沿节点追踪完整路径，不能把“零线”这个名字当作始终没有危险电压的保证。
一、知识点 理解概念
1. 正常供电模型与三个线别
| 线别 | 符号 | 本章正常模型中的作用 |
|---|---|---|
| 相线，俗称火线 | L | 与中性线之间约220 V，为负载提供工作电压 |
| 中性线，俗称零线 | N | 正常工作电流的回路组成部分，正常模型中接近地电势 |
| 保护线，俗称地线 | PE | 为需要接地保护的金属外壳等提供保护路径，正常不承担负载工作电流 |
N与PE不能随意互换。中性线断开、接错或出现其他故障时，局部对地电压可能升高，不能仅凭名字判断可触摸。

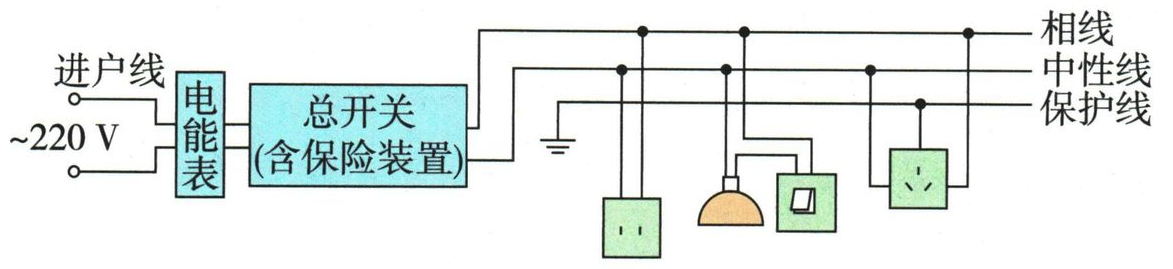

简化图中，进户线经过电能表、总开关和保护装置，连接各用电器与插座。各用电器并联，便于独立控制。实际配电还会分支设置开关、保护与适合负载的回路，不能把这张简图当施工图。
2. 过流保护与漏电保护不是一回事
| 装置 | 本章讨论的判据 | 不应误读为 |
|---|---|---|
| 保险丝 | 达到相应过流与发热条件时熔断 | 任意电流稍超标就必然立即熔断 |
| 普通过流断路器 | 达到其过载、短路动作条件时切断 | 每次跳闸都说明漏电 |
| 漏电保护器 | 检测相线流出、中性线流回的不平衡电流，达到动作条件时切断 | 任何触电方式都能保证被识别 |
传统教材保险丝常以铅锑合金为例：熔点较低，同尺寸下相较普通铜线电阻较大，电流通过时较易发热达到熔断条件；动作还与材料、尺寸、散热及持续时间有关。不能用铜、铁等普通导线替代，也不能为避免熔断随意加粗；发生熔断或跳闸应查清原因、排除故障后由专业人员恢复。
若部分电流经漏电路径流向地、不由所检测的中性线返回，可能形成剩余电流；但仍须装置正常且达到动作条件。若人体只跨L、N，电流全经N返回，进出差值可能为零，不能保证触发漏电保护。可靠保护接地与适当的保护装置相互配合，不互相替代。
3. 插座孔数不等于保护已做好
按题图面对插孔，左N、右L、上PE。需要保护接地的三脚电器，其保护脚与外壳相连；只有保护线路连续可靠、系统与保护装置配合，才有预期保护作用。
有三个孔却未接PE，仍缺少保护路径；不能私自把普通N代作PE，也不能去掉保护脚。装置选择和接线须遵守产品与专业安装要求。官方接地与保护要求
4. 测电笔现象只是题设证据
传统氖管测电笔包含笔尖、限流电阻、氖管等，在规定的检测参考条件下，用微小电流产生发光现象。以下只解释题目给定的检测结果，不要求学生在市电上试用。
正常接线情境中，题目可用发光识别相线；但不发光还可能是笔失效、参考路径不成立等，不能单凭它确认无电。不同电子测电工具也不应照搬传统氖管笔的判读方式。
5. 中性线断后，负载侧为何也可能测亮
一段N断开，负载正常工作回路被切断，电器停止；若断点负载侧仍经完好的负载和闭合开关与L相连，这一侧却可能处于较高电势。传统笔只需很小检测电流，负载上的压降很小，因此原来接中性线的一孔也可能使笔亮。
“两孔均亮”不必是两孔直接短接。若负载也断开，或电源本来没有供电，现象又会不同。
二、考点 方法与例题
1. 纸面连线先标L、N、PE
- 依据题目给定的正常状态与线别，识别各供电线。
- 灯的控制开关串在L侧，再接灯顶端接点；螺口外套接N。
- 插座独立并联，核对上孔保护线真实连上，而不是只画一个三孔外形。
- 检验灯开关断开时是否只切断灯的相线供电，插座是否保持独立。
这四步只用于图上判断。实际线路施工、验电和检修均由合格专业人员进行。
2. 正常支路约束故障位置
纸面补充判据： 在供电正常、灯开关闭合、其余接线正常且只考虑单一故障的题设中，灯不亮，而题目给出灯两接线柱一侧能使传统测电笔亮、另一侧不能，优先考虑灯丝断路：相线侧仍联系电源，另一侧经中性线处于不同电势。若没有这些前提，不能仅凭这一现象作唯一诊断。这是对给定观测结果的推理，不是让学生在市电上验电。
先读进户方向，再看哪些设备仍正常；正常支路说明相应供电路径仍在。逐个候选断点检查是否能同时解释“这一支停、另一支正常”和检测现象，不能只抓住一个现象。
例题 02 从进户方向追踪供电 2024 广东广州中考
题目

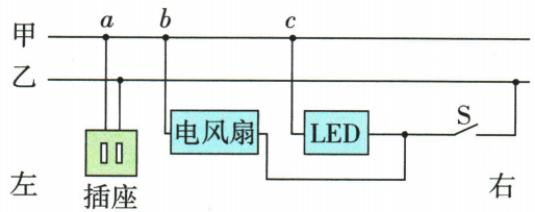

如图,某家庭电路的输电线甲、乙从右端进户。闭合开关 S,LED 灯发光、电风扇正常工作,用试电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电风扇停止工作,LED 灯仍发光,用试电笔检测插座两孔,氖管均发光。该故障是 ( )
A.电风扇短路
B. 插座两孔短路
C. 输电线甲 a、b 两点之间断路
D. 输电线甲 b、c 两点之间断路
答案与解析
解析
初始只有右孔使笔亮，乙为L、甲为N，且供电从右端进入。A或B会形成相线与中性线之间的短路，不能解释LED仍正常。C若ab断，只影响更左插座，风扇仍由b、c得到中性回路，不符。D若bc断，LED在c仍正常，风扇与插座左孔在断点左侧失去正常中性回路；但左孔仍通过ab及风扇绕组与L相连，所以也可使传统笔亮。
本题结论
D。
3. 检验灯示例只作纸面模型

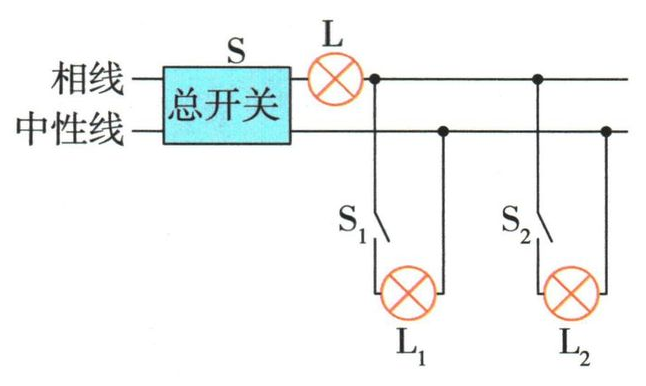

下图是资料中的专业检修情境：检验灯L已串在公共供电路径，L₁、L₂为待分析支路。它不是学生可搭建的市电实验，检验灯也不能替代正常保护装置长期使用。只依据给定状态分析，亮度判据还依赖题设灯的规格。
| 给定开关状态与现象 | 在原模型中怎样解释 | 条件边界 |
|---|---|---|
| 仅S闭合、支路开关均断，L正常亮 | 原应无负载通路，现L承担主要电源电压，提示公共相线与中性线之间有短路 | 依赖源与灯规格、所给故障范围 |
| 仅S闭合时L灭，再加S₁后L正常亮、L₁灭 | 新增L₁支路出现旁路，L分得主要电压 | 能指向这条支路，不能唯一指定灯座哪一点 |
| S、S₁、S₂都闭合，三灯全灭 | 可能有公共通路断开 | 没给源完好及单故障时，也可能无供电或两支分别断，不能唯一断言干路 |
| S、S₁闭合，L与L₁均较暗 | 两灯串联分压，符合原题正常支路模型 | 微弱不可见不等于严格零电流，亮度依规格 |
以上四行保留不同开关状态的推理，不以“亮＝短、灭＝断”一个口诀替代完整路径分析。
三、坑点 辨析与纠错
1. 有三孔，还要检查PE是否真正连接
错法： 插座能让电器工作，就认为所有保护都已齐全。
纠正： 正常工作回路只涉及L、N，不能因此证明PE可靠。图上要单独追保护线；真实保护检测由专业人员进行。
辨析 01 保护连接与断点分别判断 2024 山东日照中考
题目

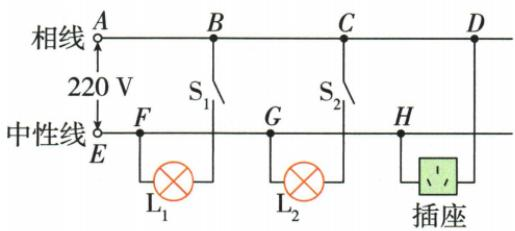

如图是小明家新房中的部分电路，存在的问题是____。问题解决后，闭合开关 、 ，电灯 正常发光，但 仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是____。
答案与解析
解析
第一空检查上孔，原图没有接保护线。此问题解决后再分析运行故障：L₁在F点仍正常，L₂在G和插座在H均不能工作，断点应隔开G、H而不隔开F。FG断路符合；其右侧经完好L₂及闭合S₂联系L，使插座左孔也可能使笔亮。不能把“两孔亮”直接断言为相线、中性线硬短。
本题结论
三孔插座未接保护线；FG之间断路。
2. 零线、跳闸、不发光都不是安全凭证
中性线故障后可能浮高；普通断路器与漏电保护器的动作条件不同；测电笔不亮也有其他原因。题目条件足够时可以推理，现实中不能仅凭这些单个现象认定已安全，更不能伸手验证。
