化学电源与充放电

约 4691 字大约 16 分钟

电池能否充电要看器件设计，反应发生在哪里要看活性物质，极板增减重则要追踪物质去向。先锁定充放状态和题给产物，再把半反应、电子数、介质及质量账逐一对齐。

本章电池剖面结构与充放电均为纸面模型。不拆解、短接、加热、刺穿电池，不向一次电池强行充电；实际使用遵守具体器件说明，废电池按当地分类要求处理，不自行接触电解液或极板。题干“新型”及性能宣传仅转述旧材料，不作当前产品认证。

一、知识点类别看设计，反应看物料

1. 一次、二次与供料方式

一次电池按一次使用设计，不能通过正常充电反复恢复可用状态；二次电池按可充电设计，能在规定条件下多次恢复活性物质。一次不表示其中任何化学变化在所有条件下绝不能逆向，二次也不保证无限循环或百分之百恢复。

放电以自发的电极反应将化学能转为电能；充电由外电源供电，使适宜反应向恢复方向进行，部分电能转为化学能。两者都可能有热和其他损耗。仅在总式上画可逆号，不能证明任意器件能安全反复充电。燃料电池以持续供给燃料和氧化剂工作，是另一供料方式，不能只按两个金属材料猜类别。

2. 活性物质、集流导体和电解质

部分	所起作用	常见例型
活性物质	在题定反应中实际氧化还原	普通锌锰的Zn与MnO₂
集流导体	把活性区域电子接到外线	石墨棒主要导电
电解质	提供内部离子传导条件	氯化铵糊或题定KOH体系
兼任部件	活性、导电和结构可由同一部件兼任	普通锌管兼负极材料及结构作用

“干”指电解质保持在糊状体系，不是没有水或可移动离子，也不能一概说淀粉使离子迁移更快。普通电池的锌管与碱性电池的锌粉、金属壳结构和介质不同，不能搬用所有产物。这里石墨导电不代表所有碳材料都不参与反应，嵌入型碳材料要另核总式。

3. 含锂不等于同一种可充模型

原资料金属锂与二氧化锰的放电模型为：

\begin{aligned} \mathrm{Li}&\longrightarrow\mathrm{Li^++e^-}\\ \mathrm{MnO_2+Li^++e^-}&\longrightarrow\mathrm{LiMnO_2}\\ \mathrm{Li+MnO_2}&\longrightarrow\mathrm{LiMnO_2} \end{aligned}

这不是所有可充锂离子电池通用式。Panasonic官方分类明确列有CR锂二氧化锰一次电池，足以否定“所有锂电池都可充”。是否可充须看具体类型与规定，不能凭含锂或一个可逆号决定。

同样，原知识明确称银锌“蓄电池”时按可充模型讨论，但后面图IV仅称银锌纽扣电池，不能凭Zn/Ag₂O材料组合把所有这类纽扣电池都归二次。

4. 同一极板在充放电中角色改变

氧化失电子对应阳极，还原得电子对应阴极。器件按正常放电命名的正负极板，不因正常充电就互换物理位置或名称。

同一块极板	放电角色	正常充电的模型连接	充电角色
负极板	氧化、阳极	对应外电源负极	还原、阴极
正极板	还原、阴极	对应外电源正极	氧化、阳极

“负极氧化、正极还原”须限定原电池放电。正常充电时外电源将电子送至负极板、从正极板抽走电子，内部仍由离子传电荷，不能把电子画进电解液。此表用于分析既定二次电池，不是实际接线充电指南。

5. 铅酸电池的活性物质恢复

放电两半式：

\begin{aligned} \text{负极：}&\quad\mathrm{Pb+SO_4^{2-}\longrightarrow PbSO_4+2e^-}\\ \text{正极：}&\quad\mathrm{PbO_2+4H^++SO_4^{2-}+2e^-\longrightarrow PbSO_4+2H_2O} \end{aligned}

总式Pb＋PbO₂＋2H₂SO₄→2PbSO₄＋2H₂O。放电两极逐渐形成PbSO₄；正常充电须逐极恢复：

\begin{aligned} \text{负极板阴极：}&\quad\mathrm{PbSO_4+2e^-\longrightarrow Pb+SO_4^{2-}}\\ \text{正极板阳极：}&\quad\mathrm{PbSO_4+2H_2O\longrightarrow PbO_2+4H^++SO_4^{2-}+2e^-} \end{aligned}

相加得2PbSO₄＋2H₂O→Pb＋PbO₂＋4H⁺＋2SO₄²⁻，与放电同一酸性记式相反。恢复哪些物质清楚，才可解释题给二次电池；过充、副反应及任意状态完全恢复不由理想总式保证。

6. 电极质量先确定称量边界

氧化不一定减重，还原不一定增重。先圈剩余金属、整块极板、溶液还是整个电池，再看固体是否附着、溶解或剥落，气体是否逸出，以及有无外供料。

铅酸负极Pb被氧化但SO₄²⁻进入附着PbSO₄。用Pb＝207、S＝32、O＝16，在产物留板且无剥落等模型下，207 g Pb形成303 g PbSO₄，每2 mol电子增重96 g，即每1 mol电子48 g，增加来自硫酸根，不是电子质量。

银锌正极Ag₂O转为留在极板的Ag时，氧进入溶液产物；每1 mol Ag₂O含16 g氧离开所称固体，对应2 mol电子，正极可减重。普通锌管剩余金属减少，与包含附着Zn(OH)₂的整块电极不是同一对象。整个电池质量另查跨边界物质，不能由一块极板变化直接决定。

二、考点读工作状态，配介质，再核总式

1. 可充模型逐极倒转

先认题干是否明确可充和箭头方向，按当前价态核得失电子，配水与OH⁻或H⁺，再将电子数通分相加。充电须把整个半式反向，不只挪电子或改正负标签。

例题 01 高铁电池的充放电反应

题目

高铁电池是一种新型可充电电池，与普通高能电池相比，该电池可长时间保持稳定的放电电压。高铁电池的总反应为3Zn+2K₂FeO₄+8H₂O ⇌ 3Zn(OH)₂+4KOH+2Fe(OH)₃（向右放电，向左充电），下列叙述不正确的是

A．放电时负极区应为Zn+2OH⁻-2e⁻=Zn(OH)₂

B．放电时每转移3mol电子，正极1molK₂FeO₄被氧化

C．该电池为二次电池，充电时电能转化为化学能

D．放电时正极附近溶液的碱性增强

答案与解析

解析

放电Zn为0→＋2，负极氧化；正极Fe在FeO₄²⁻中＋6→Fe(OH)₃中＋3，每1 mol高铁酸根得3 mol电子，是被还原而非被氧化，故B错误。完整半式为：

\mathrm{Zn+2OH^-\longrightarrow Zn(OH)_2+2e^-}

\mathrm{FeO_4^{2-}+3e^-+4H_2O\longrightarrow Fe(OH)_3+5OH^-}

A用失电子记法等价，正确。题干明确可充，C关于二次电池及充电储存化学能有依据，不是仅由可逆号推定。D按放电正极局部生成OH⁻的模型判碱性增强；实际局部浓度还受混合等影响，不能移作充电趋势。

充电时同一负极板Zn(OH)₂＋2e⁻→Zn＋2OH⁻；同一正极板Fe(OH)₃＋5OH⁻→FeO₄²⁻＋4H₂O＋3e⁻。前式乘3、后式乘2，6 mol电子相消，得3Zn(OH)₂＋2Fe(OH)₃＋4OH⁻→3Zn＋2FeO₄²⁻＋8H₂O，对应原总式向左。反应角色换向，没有把物理极板搬到另一侧。

本题结论

B。

2. 从活性物质检查猜测半式

先看部件标签及价态，再核原子、电荷、介质与实际产物。配平只是必要条件，不能用任意能配平的式子代替该电池已给的活性物质反应。

例题 02 普通与碱性锌锰电池

题目

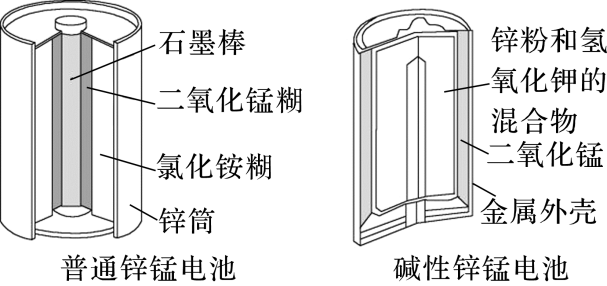

锌锰电池是生活中常用的电池，普通锌锰电池和碱性锌锰电池的结构分别如图所示，下列说法错误的是(　　)

A.锌锰电池属于一次电池，用完不可随意丢弃

B.普通锌锰电池和碱性锌锰电池放电过程中锌均发生氧化反应

C.放电时，普通锌锰电池的石墨电极上反应为2NH₄⁺+2e⁻===N₂↑+4H₂↑

D.放电时，碱性锌锰电池正极反应式为MnO₂+H₂O+e⁻===MnO(OH)+OH⁻

原图标签辅助阅读：普通电池为石墨棒、二氧化锰糊、氯化铵糊、锌管；碱性电池为锌粉与氢氧化钾混合物、二氧化锰、金属外壳。

答案与解析

解析

A按图示普通和碱性锌锰电池归一次，用后不可随意丢弃，处理遵当地分类要求；不把原解笼统“含重金属离子”扩大成所有电池相同污染组成。B两种电池Zn均失电子氧化，正确。

C的NH₄⁺生成N₂和H₂猜测式即便能核原子电荷，也没有对应这里MnO₂的实际还原。石墨主要导电，不能因其在正极就另造NH₄⁺还原路径，C错误。

D碱性式MnO₂＋H₂O＋e⁻→MnO(OH)＋OH⁻中，Mn由＋4到＋3，每份得1e⁻，原子电荷也守恒，正确。两电池介质及锌形态不同，不意味着所有产物都能互搬。

本题结论

C。

3. 锌产物按本题总式锁定

本题若给Zn(OH)₂，就按它配碱性半式；另一知识示例若给ZnO，则按另一产物模型，不强统一。给定Ag₂O＋Zn＋H₂O→2Ag＋Zn(OH)₂时，Zn失2e⁻，两Ag各＋1→0共得2e⁻：

\begin{aligned} \mathrm{Zn+2OH^-}&\longrightarrow\mathrm{Zn(OH)_2+2e^-}\\ \mathrm{Ag_2O+H_2O+2e^-}&\longrightarrow\mathrm{2Ag+2OH^-} \end{aligned}

相加消去2e⁻、2OH⁻，回到所给总式；若另一模型产物是ZnO，则相应总式Ag₂O＋Zn→2Ag＋ZnO，不拿它替换本题。真实锌产物还依介质和条件，不能扩成任意KOH浓度都相同。

例题 03 KOH介质中的银锌电池

题目

微型银锌电池可用作电子仪器的电源，其电极分别是Ag/Ag₂O和Zn，电解质溶液为KOH溶液，电池总反应为Ag₂O+Zn+H₂O===2Ag+Zn(OH)₂。下列说法正确的是(　　)

A.电池工作过程中，负极发生还原反应

B.电池工作过程中，电解液中OH⁻向正极移动

C.负极电极反应为Zn+2OH⁻-2e⁻===Zn(OH)₂

D.正极电极反应为Ag₂O+2H⁺+2e⁻===2Ag+H₂O

答案与解析

解析

Zn负极氧化，不是还原，A错误。按本题自由离子及反应模型，Zn侧消耗OH⁻，OH⁻向负极迁移，B错误，不扩为任意选择膜所有离子均同样通行。

C按题给Zn(OH)₂产物写Zn＋2OH⁻－2e⁻→Zn(OH)₂，等价于电子在右的氧化半式，正确。D虽可写成酸性介质的形式，却不适合题给KOH，正确碱性正极式为Ag₂O＋H₂O＋2e⁻→2Ag＋2OH⁻。配平后还须加回原总式核对水与OH⁻。

本题结论

C。

4. 镍镉材料逐极核充放方向

由图中每极的物质去向确定价态，先配放电，再逐极完整反向。不能只凭器件的正负板称号代替当前阴阳极角色。

例题 04 镍镉电池的电极变化

题目

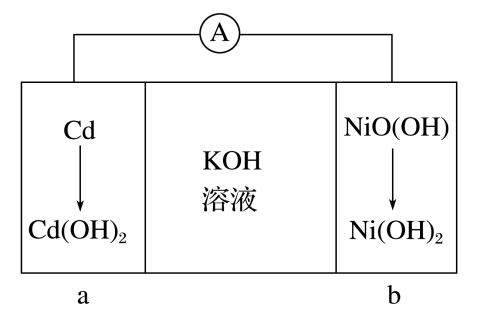

镍镉电池是一种新型的封闭式体积小的可充电电池，其放电时的工作原理如图所示，下列说法正确的是(　　)

A.放电时，OH⁻向b极移动

B.放电时，a极发生还原反应

C.放电时电子的方向：a极经导线流向b极

D.充电时，a极的电极反应为Cd-2e⁻+2OH⁻===Cd(OH)₂

答案与解析

解析

放电a极Cd由0到＋2，氧化负极；b极NiO(OH)中Ni＋3降为Ni(OH)₂中＋2，还原正极：

\begin{aligned} \mathrm{Cd+2OH^-}&\longrightarrow\mathrm{Cd(OH)_2+2e^-}\\ \mathrm{NiO(OH)+H_2O+e^-}&\longrightarrow\mathrm{Ni(OH)_2+OH^-} \end{aligned}

第二式乘2后相加，得到Cd＋2NiO(OH)＋2H₂O→Cd(OH)₂＋2Ni(OH)₂。放电OH⁻向消耗它的a侧，a氧化，故A、B错误；电子经外导线a→b，C正确，约定电流则反向。

正常充电两极分别反向：

\begin{aligned} \mathrm{Cd(OH)_2+2e^-}&\longrightarrow\mathrm{Cd+2OH^-}\\ \mathrm{Ni(OH)_2+OH^-}&\longrightarrow\mathrm{NiO(OH)+H_2O+e^-} \end{aligned}

a原负极板对应外电源负极，当前为还原阴极；b原正极板对应外电源正极，当前为氧化阳极。D仍写Cd氧化的放电方向，不是充电。这个可逆材料模型不保证任意状态都完全恢复，也不给现实充电参数。

本题结论

C。

5. 四类装置分别核通路、角色与质量

先圈称量对象，写半式并追固体去向。把电极式、氧化还原剂、电子路径分项评价，不能因一句前半正确就接受整项。

例题 05 四种常见电化学装置

题目

有关下列四个常用电化学装置的叙述中，正确的是

图I 普通锌锰电池

图Ⅱ 碱性锌锰电池

图Ⅲ 铅酸蓄电池

图IV 银锌纽扣电池

A．图I所示电池中，锌筒作负极，发生氧化反应，用久会变薄，有漏液风险；电池工作时电子从锌筒流出，经过电解质溶液流向石墨电极

B．图Ⅱ所示电池中，MnO₂的作用是作还原剂

C．图Ⅲ所示装置放电工作过程中，负极的质量逐渐减少

D．图IV所示电池中，正极的电极反应式为Ag₂O+2e⁻+H₂O=2Ag+2OH⁻

答案与解析

解析

A前半锌筒作负极、逐渐消耗变薄有漏液风险符合题内模型，后半把电子画进电解质错误，电子应走外部导体到正极区域。

B的MnO₂中Mn＋4→＋3，被还原，是氧化剂而非还原剂。C铅酸负极Pb氧化后形成留在板上的PbSO₄，硫酸根进入所称固体，质量增加，不是因为失电子就减重。产物若剥落或只称剩余金属Pb，应另算，不再套整板增重。

D正极Ag₂O＋2e⁻＋H₂O→2Ag＋2OH⁻符合题给碱性介质、原子电荷和电子守恒，正确。Ag若留板且无其他附着，氧离开所称固体可使该还原极质量下降；这与铅酸氧化极增重共同说明质量方向不能只由氧化还原名称决定。图IV纽扣类型仍不单凭材料断可充。

本题结论

D。
