离子进入或离开宿主，不代表氧化还原被替代。把材料组分、外线电子、内部离子和称量边界分别记账，才能同时解释半反应、电极质量与膜的存量。

本章材料、薄膜及电路为纸面模型，不拆解、短接或尝试自行给未知电池充电。旧题关于稳定性、成本的引言仅转述原材料，不作当前产品性能比较或选购依据。

一、知识点嵌入是组分去向，电子转移仍须守恒

1. 嵌入与氧化还原同时存在

嵌入、脱嵌描述Li或Na组分进入、离开宿主材料；电池储放能仍伴电子转移，不能说“嵌入脱嵌替代氧化还原”。内部离子经电解质移动，外部电子经导体移动，不是电子穿过离子膜。DOE电池说明也明确区分这两条通路。

例如C₆＋xLi⁺＋xe⁻→LiₓC₆的嵌入式仍含电子，逆向脱嵌同时输出离子与电子。金属锂Li→Li⁺＋e⁻则是另一种材料模型，不能统一替代宿主反应。

2. 钠材料的平均形式价与两极式

对Na₁₋ₓMnO₂，按Na为＋1、O为－2的高中形式价模型，设Mn平均价为q，中性材料满足(1－x)＋q－4＝0，移项得q＝3＋x。放电成为NaMnO₂后Mn平均＋3，故材料接受x份电子：

\mathrm{Na}_{1-x}\mathrm{MnO_2}+x\mathrm{Na^+}+x\mathrm{e^-} \longrightarrow\mathrm{NaMnO_2}

负极NaₓCₙ脱嵌，碳框架留下：

\mathrm{Na}_x\mathrm C_n\longrightarrow n\mathrm C+x\mathrm{Na^+}+x\mathrm{e^-}

两式相加消去xNa⁺与xe⁻，得Na₁₋ₓMnO₂＋NaₓCₙ→NaMnO₂＋nC。若Na始终按＋1记账，嵌入材料碳框架总形式价为－x、平均－x/n，脱嵌后nC为0；电子转移属于材料整体，并非每个Na⁺都先变成游离金属片。

3. 平均形式价不等于实际局域电子分布

Li₁₋ₓCoO₂→LiCoO₂同样可记平均Co从3＋x到3的x电子账，但仅凭此式不能确定每个局部原子的真实电子分布。LiₓSi也不代表薄膜里有一片可独立游离的Li；题干“Li得电子成为Li嵌入”按整体材料电荷账理解，不当作游离金属形态的证明。

关于LiCoO₂脱嵌的研究摘要仍讨论氧化还原及配体—金属电荷转移，支持“不应删去氧还”的边界；这里只采用原研究摘要这一事实，不用其替代题内平均形式价模型。

4. 质量变化按实际流出组分

NaₓCₙ半式中Na流出系数与电子系数同为x，x＞0时比值为1；没给x数值也能用n(Na流出)＝n(e⁻)。若碳框架留下，且无溶剂共迁、脱落或其他物质进出，0.2 mol电子对应0.2 mol Na流出，质量减少0.2×23＝4.6 g。

这是组分流出质量，不是电子质量，也不是把整份NaₓCₙ都扣掉。若题换称量对象或有其他进出，必须重新核净质量。

5. 单位质量容量要除以整个活性材料质量

每mol电子携带的电荷相同，所以同质量容量比较每克可输出电子量。1 mol NaₓCₙ式量为(23x＋12n) g，可输出x mol电子，理论每克为x/(23x＋12n) mol，实际还受利用率影响。

严格限定相同正x、n、相同碳框架和相同利用率时，NaₓCₙ与LiₓCₙ的单位质量理论电子量分别为：

\frac{x}{23x+12n}\quad\text{与}\quad\frac{x}{7x+12n}

前者分母较大，故较小。这个符号比较说明“Na标签必更多电量”不成立，不是所有实际钠锂材料的普遍容量排序。x、n、框架与利用率不同要重算，电压和能量又是别的指标，不能由4.6 g减重推出容量或能量优劣。

6. 膜的通过量与库存差不同

“有多少Li⁺通过”是累计传输量，“膜损失多少Li”是前后存量差。所选时间内先列输入、输出，不能只拿一面的通量当消耗：

\Delta n(\mathrm{Li})_{\text{膜}} =n(\mathrm{Li})_{\text{进入膜}}-n(\mathrm{Li})_{\text{离开膜}}

在题内理想稳态、Li⁺承担这部分内部电荷且无其他漏流反应时，外线a mol电子对应内部a mol Li⁺传输；输入与输出相等，膜净变化为0。这个宏观收支不追踪某个具体离子是否来自膜最初库存，也不保证有积累或副反应的任意时刻膜都不变。

二、考点材料式、工作方向与控制体三次定位

1. 组分与电子系数联合核题

先按总式锁定放电时哪一材料失、得电子，再相加检验离子消去。质量看留下的框架，容量看整个材料质量与利用条件，不用题干宣传代替计算。

例题 01 钠离子电池的反应与质量

题目

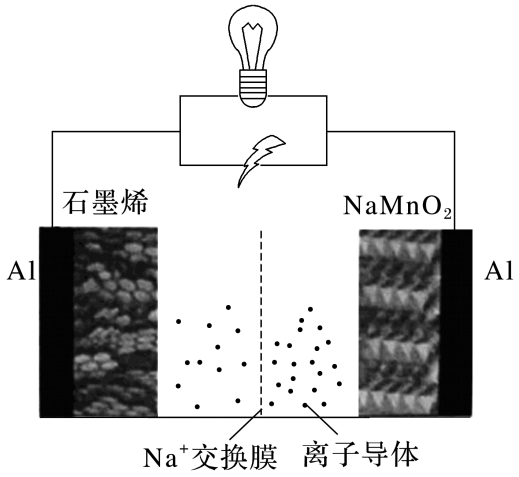

钠离子电池比锂离子电池更稳定，造价更低。某钠离子电池结构如图，已知电池反应：Na₁₋ₓMnO₂+NaₓCₙ===NaMnO₂+nC。下列说法错误的是(　　)

A.放电时，正极的电极反应式为Na₁₋ₓMnO₂+xNa⁺+xe⁻===NaMnO₂

B.放电时，负极的电极反应式为NaₓCₙ-xe⁻===xNa⁺+nC

C.放电时，外电路中每转移0.2 mol电子，理论上石墨烯电极质量减少4.6 g

D.相同质量的负极材料，钠离子电池比锂离子电池可以提供更多电量

答案与解析

解析

图中石墨烯侧NaₓCₙ脱出Na⁺并给电子，为负极；Na₁₋ₓMnO₂得xNa⁺和xe⁻成为NaMnO₂，为正极。A、B两半式对应正确，相加得到题给总式，不能把嵌入写成不含电子的搬运。

C中0.2 mol电子与0.2 mol流出Na为1∶1，仅Na离开、碳框架保持且无其他进出时减4.6 g，正确。图中Al是相应导电连接材料，不把碳框架全部扣成流失质量。

D从同质量负极且“钠比锂”直接断更多电量，缺组成、电子量和利用率。即使限定同x、n、同框架和同利用率，x/(23x＋12n)还小于x/(7x＋12n)，足见原断言无依据。但不能反过来把此符号模型当所有现实材料容量排序。引言稳定、低成本仅原文背景，不成为容量证明或当前产品推荐。

本题结论

D。

2. 薄膜器件先分各层功能

图中部分	本题角色
A非晶Si薄膜	活性电极，充电得电子并嵌入Li组分
B钴酸锂材料	活性电极，放电时接受Li⁺和电子
集流体A、B	电子导体，连接相应活性电极
LiPON薄膜电解质	内部离子通路，不是被消耗的活性负极
封氧层、基体	图示结构层，与活性物及载流路径分开

充电A可用Si＋xLi⁺＋xe⁻→LiₓSi记整体材料账，A为还原阴极，对应外电源负极；放电A反向输出，B为还原正极。题给总式必须同时保留向右放电、向左充电，不能只抄一个方向。

例题 02 全固态薄膜电池的传输

题目

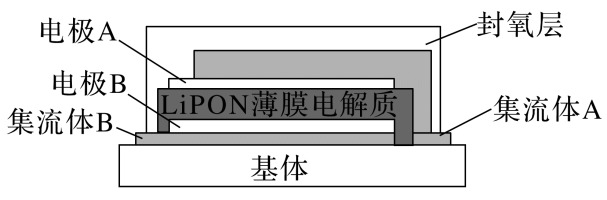

某全固态薄膜锂离子电池截面结构如图所示，电极A为非晶硅薄膜，充电时Li⁺得电子成为Li嵌入该薄膜材料中；电极B为LiCoO₂薄膜；集流体起导电作用。下列说法不正确的是(　　)

A.充电时，集流体A与外接电源的负极相连

B.放电时，外电路通过a mol电子时，LiPON薄膜电解质损失a mol Li⁺

C.放电时，电极B为正极，反应可表示为Li₁₋ₓCoO₂+xLi⁺+xe⁻===LiCoO₂

D.电池总反应可表示为LiₓSi+Li₁₋ₓCoO₂⇌（向右放电，向左充电）Si+LiCoO₂

答案与解析

解析

A充电电极A得电子，为阴极，集流体A连外电源负极，正确。原题“成为Li嵌入”是总体材料配平口径，不据此断薄膜内有独立游离Li金属。

B混淆通过量与净损失。按Li⁺单载流、无漏流与副反应的题内稳态模型，a mol电子对应a mol Li⁺经过电解质，但膜一面进入、另一面离开相等，净存量变化0，并非损失a mol。不能追认某个具体Li⁺的历史来源，也不能忽略非稳态积累。

C放电B为正极，Li₁₋ₓCoO₂＋xLi⁺＋xe⁻→LiCoO₂正确。放电A为LiₓSi→Si＋xLi⁺＋xe⁻；相加LiₓSi＋Li₁₋ₓCoO₂→Si＋LiCoO₂。正常充电反向恢复，D所给向右放电、向左充电两标签正确且全保。集流体走电子，LiPON走离子，不把两种通路混同。
