原电池先看实际氧化还原，再查电子与离子各自走哪条路。电极材料、受电子微粒、载流离子和可见现象不是同一个概念，不能只凭“更活泼”或“有气泡”判两极。

本章酸碱、金属盐与产氢装置仅用于纸面分析。实际教学实验须由教师安排并按实验室要求防护、处置废液，不自行搭建、短接或收集点燃气体。

01 · 知识点反应、两极与两种载流子02 · 考点核箭头、结构与盐桥03 · 坑点不把材料当万能判据

一、知识点 持续放电须接通内外通路

1. 化学反应与闭合电路

原电池把化学反应的能量转化为电能。放电时负极氧化提供电子，正极还原消耗电子；外部导体传电子，内部电解质由离子传电荷。持续输出还要求两条通路都接通，相应反应物能继续到达两极。

设计基础是在给定条件下可自发的氧化还原反应，但还要选适当电极、介质与传质安排，减少直接混合反应和损失。能形式拆成两半式，不保证任意装置有效发电；自发不等于必放热，更不等于全部化学能都变为外部电能。

两根金属棒插入液体不是完整判据。两材料直接接触也可形成局部电池；分室须有盐桥或其他离子路径。两电极不必都是不同金属，同一材料在不同环境也可能有不同角色，惰性导体也能承载反应。电解质依目标半反应选择，不要求每室都有对应电极材料的金属阳离子，更没有“石墨阳离子”这种要求。

2. 锌铜酸溶液模型的两半反应

$$\begin{aligned} \text{负极：}&\quad\mathrm{Zn\longrightarrow Zn^{2+}+2e^-}\\ \text{正极：}&\quad\mathrm{2H^++2e^-\longrightarrow H_2}\uparrow\\ \text{总反应：}&\quad\mathrm{Zn+2H^+\longrightarrow Zn^{2+}+H_2}\uparrow \end{aligned}$$

Zn由0价到＋2失2e⁻，负极半式电子在右，左右总电荷同为0；两个H由＋1到0得2e⁻，正极电子在左，正电荷与电子电荷相抵。相加消去同量电子，总反应不能凭空多出电子。

铜提供导电界面，真正被还原的是H⁺，不是“铜因为是正极就一定被还原”。换成Cu²⁺溶液则可能还原Cu²⁺，须由实际粒子判定。写式先核介质、原子、电荷与电子，酸性H⁺式不能原封不动搬进碱性；形式守恒也不保证任意条件都发生。

3. 电子、电流和离子的方向

所在通路	载流对象或方向	边界
外部金属导线	电子由负极到正极	本模型Zn→Cu
外线约定电流	正极到负极	与电子反向，Cu→Zn
内部电解质	离子运动传电荷，整体约定电流由负极侧到正极侧	不是电子穿溶液反向返回
常见自由离子模型	阴离子向负极区域、阳离子向正极区域的迁移趋势	实际通行离子依介质、盐桥及选择性隔膜而定

Zn侧新生阳离子、酸模型正极消耗H⁺，离子迁移补偿两侧电荷变化。不能据阳离子趋向正极就断它们全被还原，也不能让电子搭盐桥离子穿水到另一极。

4. 单液与双液装置分开直接反应

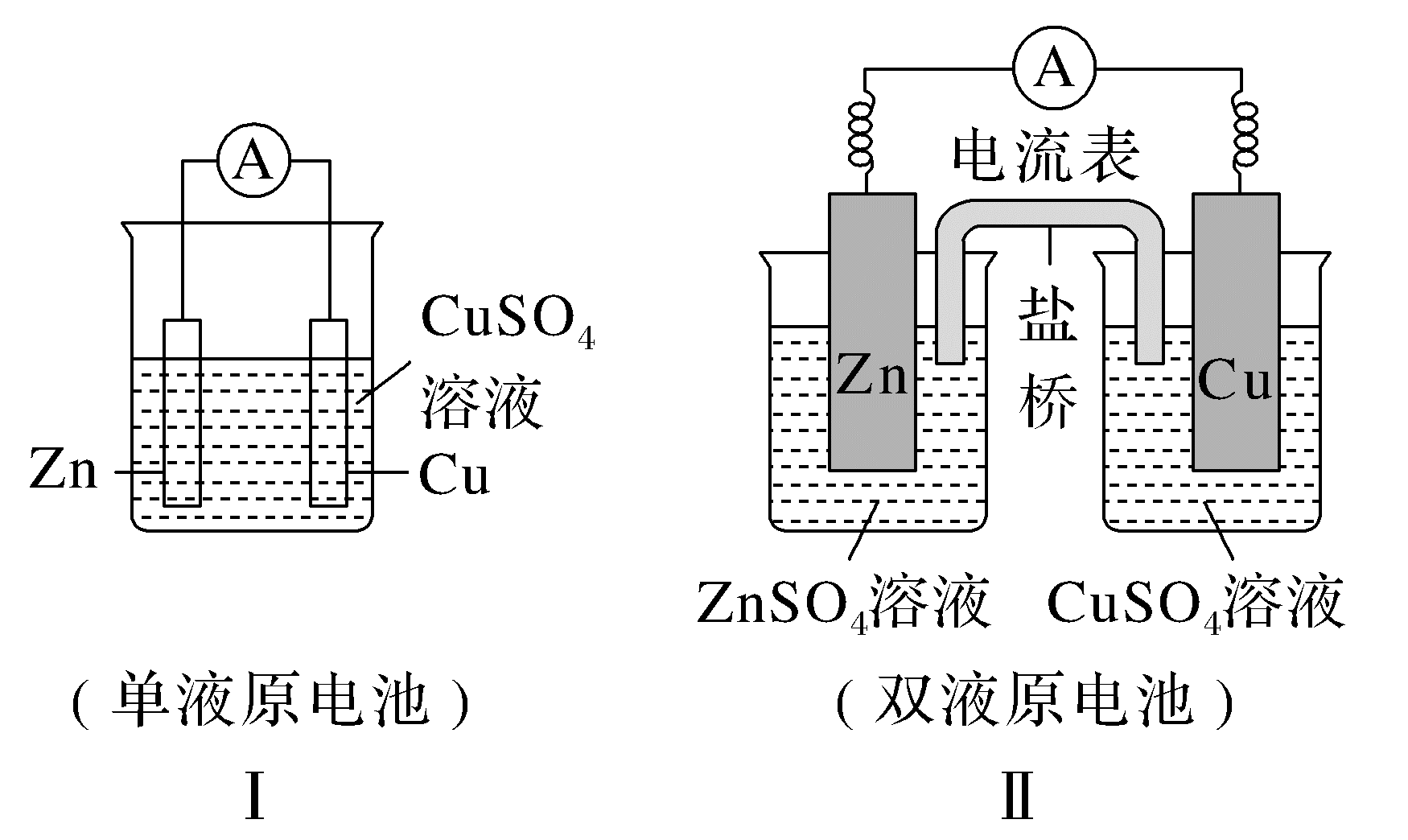

原资料单液CuSO₄与双液ZnSO₄、CuSO₄装置完整对照

单液装置Ⅰ中，Zn和Cu同浸CuSO₄。Zn除可通过外线供电子，还可与直接接触的Cu²⁺局部反应，这部分电子未经过外部用电器。双液Ⅱ把Zn放入ZnSO₄、Cu放入CuSO₄，减少Zn与Cu²⁺直接接触，再以盐桥连通离子路径。

$$\mathrm{Zn\longrightarrow Zn^{2+}+2e^-},\qquad \mathrm{Cu^{2+}+2e^-\longrightarrow Cu}$$

在可比条件下，减少旁路直接反应使更多电子有机会走外电路，但不保证所有双液设备都有固定效率或绝对稳定电流。分室也不是盐桥完全封死任意粒子扩散。

5. 盐桥补偿电荷但不运送电子

原资料采用含饱和KCl溶液的琼脂盐桥。Zn室生成Zn²⁺，Cl⁻趋向ZnSO₄侧补偿新增正电荷；Cu室消耗Cu²⁺，K⁺趋向CuSO₄侧补偿。K⁺主要载流，真正接受电子的是Cu²⁺；Cl⁻也不是把Zn放出的电子搬到Cu侧。

盐桥应能导电，并避免干扰所需电极反应或与重要粒子发生不适宜反应。本题使用KCl不等于任意电池都可任选盐。多种离子可共同载流，仅凭方向不能指定单独K⁺或Cl⁻的精确迁移物质的量。

二、考点 实际半反应优先于口诀

1. 逐条检查箭头与必然性

先写负极失电子、正极得电子，再核外线电子与约定电流是否反向。最后查介质、材料和现象断言的“一定／不一定”。原图作为待辨析对象保留，不把其示意物种变化当完整半式。

例题 01 原电池学习笔记的核对

题目

下面是某同学学习原电池后整理的学习笔记，出现错误有

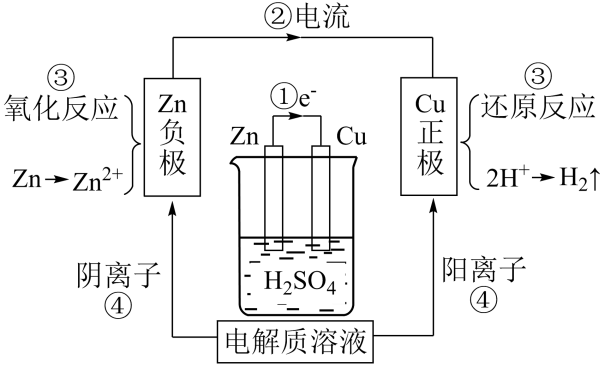

原题学习笔记的两极反应与通路图

图注释：

①电子流动方向(一定)②电流方向(一定)

③电极反应(一定)④溶液中离子移动方向(一定)

拓展：

⑤负极金属活动性较强(一定)

⑥负极溶解质量减少，正极产生气体或质量增加变粗(不一定)

A．0处 B．1处 C．2处 D．4处

答案与解析

解析

①Zn→Cu为外线电子方向，正确。②原图也画Zn→Cu但标电流，应反向为Cu→Zn，故错误。③Zn氧化、H⁺在Cu上还原的物种变化正确，但原图省略电子；完整半式须分别补Zn→Zn²⁺＋2e⁻、2H⁺＋2e⁻→H₂↑，不能把图中省略式称完整电荷守恒式。

④按本题锌铜酸溶液普通离子迁移模型成立，不扩为任意隔膜让所有离子通过或所有阳离子放电。⑤“一定更活泼”错误：例如Mg/Al在NaOH介质中Al氧化供电子，Al是负极、Mg是正极，不能仅凭金属活动性顺序判极。

⑥本身写“不一定”，判断正确，不应再算错。惰性导体表面可以有溶液或气体物种反应，材料不一定溶解或增重；原解“燃烧电池”通常所指是燃料电池相应惰性电极情形。按题目统计②⑤两错，与为一般规律补边界是两件事。

本题结论

②⑤两处错误，选C。

2. 结构题逐条查反应和内外通路

按“反应可发生→有氧化还原两处→外部电子路→内部离子路”检查。酒精在本题模型不提供有效电解质离子通路；醋酸虽弱仍部分电离，不能判无离子。分室没画盐桥不一定断路，还要看底部是否连液。

例题 02 八种装置的结构比较

题目

下列图示的装置属于原电池的是（      ）

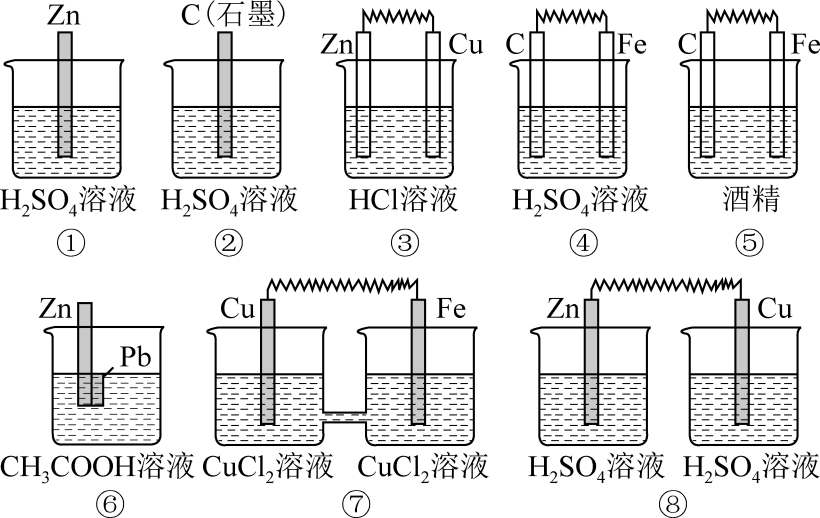

原题八种电极介质和连接方式

A．①②⑥⑧

B．③④⑤⑦

C．③④⑥⑦

D．③④⑤⑥⑦⑧

原图标签辅助阅读：①Zn／H₂SO₄单电极；②石墨／H₂SO₄单电极；③Zn、Cu／HCl，导线相连；④石墨、Fe／H₂SO₄，导线相连；⑤石墨、Fe／酒精，导线相连；⑥Zn、Pb直接接触，浸于CH₃COOH；⑦Cu、Fe分室均为CuCl₂，外线相连且底部液体连通；⑧Zn、Cu分室均为H₂SO₄，仅外线相连。

答案与解析

解析

③Zn/Cu在HCl中有外线与离子通路；④Fe/石墨在硫酸中同样具有相应两极反应和通路。⑥Zn/Pb直接接触且浸入可电离的醋酸，可以形成局部电池，不必另画导线。⑦Cu/Fe两室虽分开，但底部液体已连通，外线也连接，内外通路完整。

①只有Zn，没有本图题要求的第二电极和外接路径；Zn自身仍可与酸反应，不能说什么都不发生。②仅石墨，没有本题可供电子的氧化反应。⑤酒精缺本题有效离子导电通路。⑧有外线但两烧杯液体不连且无盐桥，内部电荷积累限制持续反应，不能仅凭导线判闭路。

原解析“两极为活动性不同的金属或金属与石墨”是这组图的常见安排，不是所有原电池定义。

本题结论

③④⑥⑦，选C。

3. 从两室反应解释盐桥方向

先定位哪室新生阳离子、哪室消耗阳离子，再说明离子补偿。反应物与电子导体可由同一材料兼任，但载流离子不自动进入电极反应式。

例题 03 锌铜双液装置中的角色

题目

锌铜原电池装置如图所示，下列有关说法不正确的是（　　）

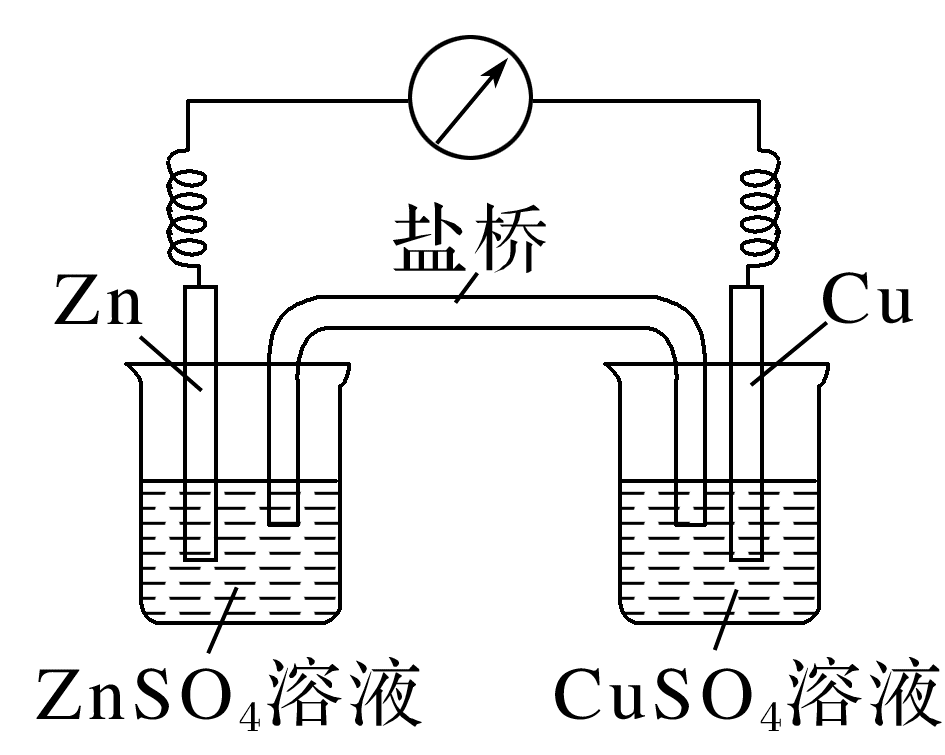

原题锌铜双液装置与盐桥

A. Cu电极为该原电池的正极

B. Zn电极是还原剂，又是电子导体

C. 氯化钾盐桥中Cl⁻将移向CuSO₄溶液

D. 一段时间后有红色固体沉积在Cu电极表面

答案与解析

解析

A由Cu²⁺在Cu侧得电子判断Cu电极为正极，正确。B的Zn既氧化供电子，是还原剂，也能在电极和导线间传电子，两种角色兼有，正确。

C把Cl⁻方向反写：Zn侧新生Zn²⁺，Cl⁻应向ZnSO₄侧；Cu侧消耗Cu²⁺，K⁺等离子补偿。不是Cl⁻不动，更不是它把外线电子运到Cu侧。D由Cu²⁺＋2e⁻→Cu，红色铜沉积在Cu表面，正确。

K⁺虽趋向正极室，却不在此模型中被还原；写电极式只列实际反应微粒与配平所需粒子，不把所有迁移离子机械加入。

本题结论

C。

三、坑点 材料、现象与反应不混用

1. 负极不是无条件较活泼或一定溶解

先看介质中的实际氧化还原。Mg/Al碱性例型说明活动性口诀有条件，惰性电极说明质量不变也可承载反应；气泡也要追究来源，不能见泡就判正极。正极材料和被还原粒子分开，例如本章酸模型是H⁺、双液模型是Cu²⁺。

2. 一条导线不足以保证持续放电

两室隔开时仍需内部离子连接；盐桥不是电子通路。外线电子与电流方向相反，内部靠离子运动完成回路，不能把两种载流子画成同一条电子循环。

3. 分室改善不是绝对隔绝与恒定效率

双液减少所比较模型中Zn和Cu²⁺直接接触，同时保留离子通路。实际扩散、输出与效率仍受结构和运行条件影响；盐桥选择要适合体系，迁移方向也不能独自给出单种离子的精确通量。

本章五篇KB全文归并三道完整题，另保单液与双液知识对照图；四原图字节保留，不静默修原错误示意，不冒称原DOCX已实读。
