金属损耗发生在哪个氧化区，电子又交给哪个受体，是腐蚀和保护的共同起点。单块金属也能有局部回路；颜色、铁锈和速度排名分别需要自己的证据，不能互相替代。
本章显色和外接电源实验只作纸面分析，课堂复现须教师组织、合规防护与废液处理，不在家配制或改变试剂。铁氰化钾试剂不得擅自加酸或加热，相关危险见ILO/WHO ICSC 1132。防护接线为原理判断，不提供实际舰船、管道或电源工程参数。
金属腐蚀的化学本质是金属原子失电子、升到较高价态，成为离子或化合物中的阳离子形式。化学腐蚀和电化学腐蚀都含金属氧化；电化学腐蚀还须有对应受电子反应、金属内电子通路和电解质中的离子通路。
表面不同区域可以分别承担氧化和还原，电子经金属内部由氧化区到还原区，水膜或盐液中离子补偿。杂质可促成局部电偶，供氧与表面状态差异也可形成不同区域，不能把“不纯金属”“两块不同金属”“可见导线”或“外电源”当全部必要条件。
干燥气体或非电解质环境中的直接腐蚀可按原教材化学反应模型分析；分类应查环境与过程，不是数金属片。另有外电源时，金属作阳极可被强制氧化，作阴极可受保护，那是另一接线模式。
本组铁氧化起点都为Fe→Fe²⁺＋2e⁻，不要由最终铁锈含Fe(Ⅲ)倒推初生Fe³⁺。
| 给定模型 | 受电子半反应 | 与铁负极配同电子后的反应 |
|---|---|---|
| 析氢 | 2H⁺＋2e⁻→H₂ | Fe＋2H⁺→Fe²⁺＋H₂ |
| 弱酸/中性含氧水膜的吸氧 | O₂＋2H₂O＋4e⁻→4OH⁻ | 2Fe＋O₂＋2H₂O→2Fe²⁺＋4OH⁻ |
较酸水膜常用析氢模型，但酸性不等于绝对不能吸氧。有溶解氧且符合条件时，可写酸性氧还原O₂＋4H⁺＋4e⁻→2H₂O。究竟采用哪条，要看介质、氧供应与题给现象，不机械按“酸性”一词排除O₂。
中性含氧模型里Fe²⁺和OH⁻先可形成Fe(OH)₂：
后续铁锈常用Fe₂O₃·xH₂O概括含水组成，x不是所有样品同一个固定结晶数，也不证明单一纯相；它不应当作有效致密保护层。电极初生Fe²⁺、后续氧化沉积和最后锈层必须分步理解。
覆盖层完整时，Cu或Zn镀层都能减少铁与腐蚀介质接触；破损后，裸露铁与镀层在共同电解质中形成的角色不同。Cu与裸露Fe电接触可使Fe成为氧化负极、腐蚀加快；尚能供电子的Zn层可牺牲保护裸露Fe。
所以要核剩余镀层量、电接触和电解质通路。合金或钝化膜能改变表面条件，不等于只凭金属活动性就能保证所有合金、所有介质永不腐蚀。
| 方法 | 谁提供电子 | 被保护铁的角色 | 不能省掉的条件 |
|---|---|---|---|
| 牺牲阳极 | Zn等较易氧化材料，Zn→Zn²⁺＋2e⁻ | 原电池正极/阴极区域 | 两者电接触、共同电解质通路、牺牲材料仍能供电子 |
| 外加电流 | 外电源向铁供电子 | 铁接负端，作电解体系阴极 | 配套阳极与完整回路；不能把铁接到正端 |
牺牲保护消耗的是Zn，不能因铁受保护就说整个体系没有金属损耗。外加电流原教材用惰性阳极配套，但实际配置还需具体条件，接线原理不等工程参数。
先比较同金属、同介质、同表面/时间下的氧化或保护角色，再谈快慢。导电性提供离子通路，却不是完整速率方程；浓度、供氧、温度、钝化/覆盖膜、接触与面积、电流等可共同影响腐蚀。
“强电解质比弱快”“浓度越大越快”“活动性差越大越快”不能当无条件单调定律。外加电流阳极与自发腐蚀的相对速率还取决于实际电流密度、表面状态与供氧等条件；海淡水比较同样要保持条件可比。
广义腐蚀、局部自发回路与外电源强制氧化分别看。吸氧是在受电子区，不是在铁失电子的负极区。
题目
下列有关金属腐蚀的说法正确的是( )
A.金属腐蚀指不纯金属与接触到的电解质溶液进行化学反应而损耗的过程
B.电化学腐蚀指在外加电流的作用下不纯金属发生化学反应而损耗的过程
C.钢铁腐蚀最普遍的是吸氧腐蚀，负极吸收氧气，产物最终转化为铁锈
D.金属的电化学腐蚀和化学腐蚀本质相同，但电化学腐蚀伴有电流产生
解析
两类腐蚀均含金属氧化，电化学腐蚀伴局部电流，D正确。A把所有金属腐蚀缩成不纯金属在电解质中反应，范围过窄；B又要求外加电流，误把自发局部回路与外电源过程混同，错误。
吸氧发生在受电子正极/阴极区，不是负极，C错误。原解析把“不纯金属接触电解质形成原电池”列作典型情形，可以理解其局部电偶，却不能把不纯当所有电化学腐蚀的必要条件。单金属表面不同供氧或状态同样可能形成局部回路。
本题结论
D。
先按水膜与氧箭头认受电子对象，再把Fe²⁺、Fe(OH)₂、Fe(OH)₃的后续过程接上。外线电流方向与电子方向相反。
题目

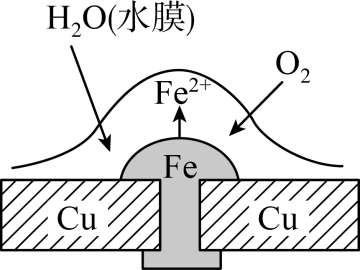

铜板上铁铆钉的吸氧腐蚀原理如图所示。下列说法正确的是
A．正极反应式为
B．此过程中还涉及反应
C．此过程中、均被腐蚀
D．此过程中电流从Fe流向Cu
解析
图给铜板、铁铆钉与含氧水膜，铁氧化Fe→Fe²⁺＋2e⁻，铜侧承载O₂＋2H₂O＋4e⁻→4OH⁻。A写析氢，不符合该吸氧图，错误。
Fe²⁺与OH⁻形成Fe(OH)₂，再发生4Fe(OH)₂＋O₂＋2H₂O→4Fe(OH)₃，B正确。该回路中Cu是受电子导体，原“被保护”限此给定过程，不是Cu在所有介质都不腐蚀；C说Fe、Cu都在本回路被氧化不符。
电子经金属由Fe到Cu，约定电流Cu到Fe，D方向相反。后续形成Fe(Ⅲ)锈不能把初生Fe²⁺的两电子式改为Fe³⁺三电子式。
本题结论
B。
先从腐蚀截面看哪侧金属损失，再选择能承担氧化、并与目标形成有效通路的材料。不是随便贴一块金属就能保护。
题目

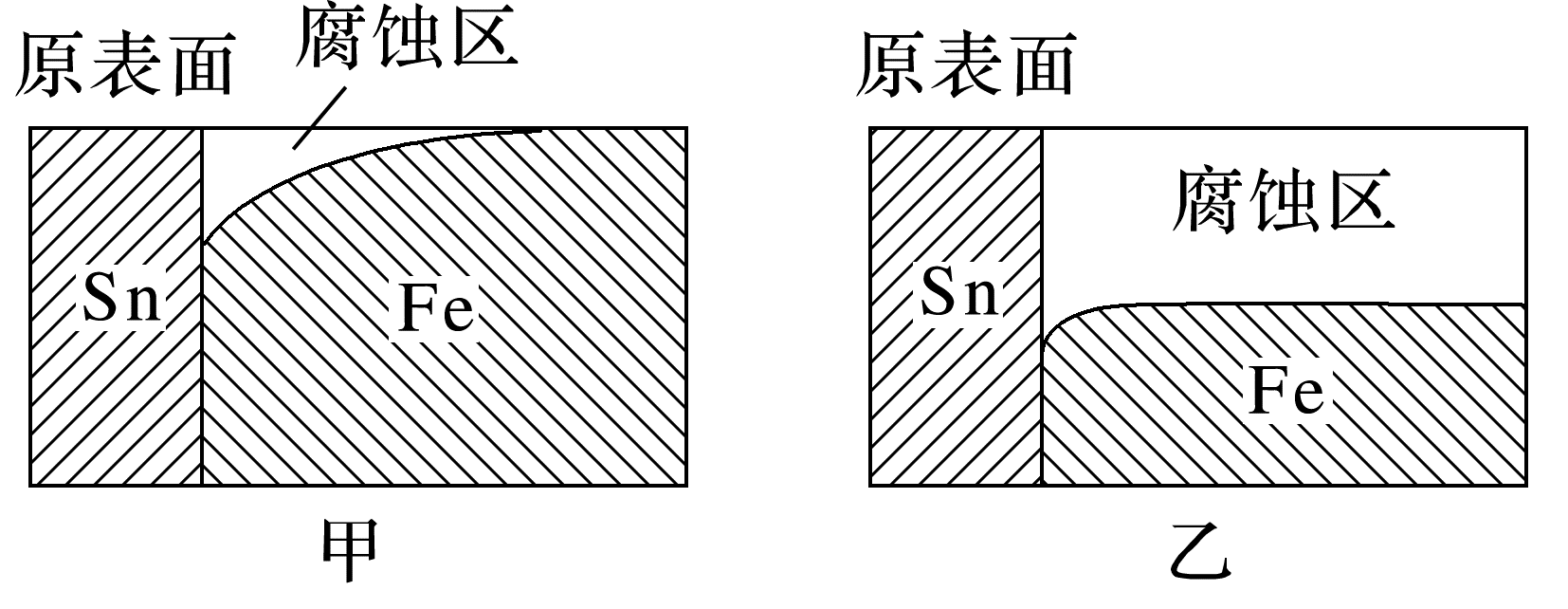

航母山东舰采用模块制造再焊接组装而成。实验室模拟海水和淡水对焊接金属材料的影响，结果如图所示。下列分析正确的是( )
A.舰艇腐蚀是因为形成了电解池
B.图甲是海水环境下的腐蚀情况
C.腐蚀时负极反应为Fe-3e⁻=Fe³⁺
D.焊点附近可用锌块打“补丁”延缓腐蚀
解析
两图Sn与Fe接触，损耗在Fe侧；Fe→Fe²⁺＋2e⁻，Sn侧按含氧模型O₂＋2H₂O＋4e⁻→4OH⁻。金属接触和电解质水膜即可构成自发原电池，不需外电源，A把它说成电解池，错误。
图甲损耗浅、乙深，原可比模型采用甲淡水、乙海水，B相反。但实际浓度、供氧、温度、表面及面积均影响速度，不把名称当严格速度定律。C把初生Fe²⁺写成Fe³⁺，错误。
使尚能供电子的Zn与Fe电接触且有共同电解质通路，Zn作牺牲阳极被氧化，Fe转作受电子区，可抑制原铁氧化，D正确。若Zn已耗尽、失去接触或无离子通路，不能仅凭“锌活泼”保证保护；Cu补丁的角色也不同。
本题结论
D。
原配方K₃[Fe(CN)₆]指示Fe²⁺形成蓝色产物，酚酞红色指示局部OH⁻。蓝、红、无色不是脱离试剂条件仍成立的“腐蚀/未腐蚀”通用标签。
题目
化学小组研究金属的电化学腐蚀，实验如下：
实验Ⅰ：
实验Ⅱ：
| 序号 | 实验Ⅰ | 实验Ⅱ |
|---|---|---|
| 实验 | 见上图实验Ⅰ | 见上图实验Ⅱ |
下列说法错误的是( )
A.实验Ⅰ中铁钉周边出现蓝色，铜片周边略显红色
B.实验Ⅱ中铁钉周边出现红色，锌片周边未见明显变化
C.实验Ⅰ、Ⅱ均发生吸氧腐蚀，正极的电极反应式为O₂+4H⁺+4e⁻=2H₂O
D.对比实验Ⅰ、Ⅱ可知，生活中镀锌铁板比镀铜铁板在镀层破损后更耐腐蚀
解析
实验Ⅰ：Fe与Cu相连，Fe氧化为Fe²⁺，在本铁氰化钾配方中铁附近显蓝；Cu侧受电子，氧还原产OH⁻，酚酞使铜附近略红，A正确。电子Fe到Cu，氧化与产OH⁻的还原区域分开。
实验Ⅱ：Zn氧化生成Zn²⁺供电子，Fe侧还原氧产OH⁻，铁附近红且在本回路受保护，B正确。Zn附近无明显颜色，只是没有给定两种显色对象的明显信号，不等于Zn未氧化。
两题图为琼脂/食盐水/酚酞/铁氰化钾环境，氧极应O₂＋2H₂O＋4e⁻→4OH⁻，C的酸性氧式虽可在酸性介质配平，却不符本题介质和OH⁻显色证据，C错误。
D按破损镀层在同电解质、电接触且Zn尚能供电子的条件成立：Cu使裸Fe负极，Zn可牺牲使Fe受保护。不能由任意蓝色唯一判Fe²⁺，也不能把铁红当它正在被氧化；先核试剂与局部粒子。
本题结论
C。
外电源接线先于Zn/Al活动性比较；单片表面仍可能形成局部回路。判断氧化或保护角色后，还要检查能否据此比较反应速率。
题目

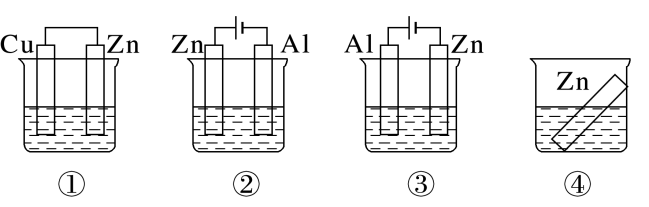

下列各装置中都盛有等体积0.1 mol·L⁻¹的NaCl溶液，相同条件下放置相同时间，锌片的腐蚀速率由快到慢的顺序是( )
A.③①④② B.①②④③
C.②①④③ D.②①③④
解析
①Zn与Cu组成原电池，Zn供电子氧化；②电源长线正端接Zn，Zn作电解阳极；③Zn接短线负端，作电解阴极受保护；④单Zn浸导电盐水，仍可能有局部阳阴区。
原解析采用②受外电流驱动较快、其次①、④作未外接强化的对照、③阴极保护较慢，得到②①④③，对应C。但“④只发生化学腐蚀”不能由单片外观推出：金属内部与盐液可组成局部回路，不需要额外Cu片或可见导线。
修正④分类不等于有数据可另排真实新速度。题未给真实电流密度、表面与供氧等完整信息，②比①快仅按原理想可比模型采用，不声称所有相同0.1 mol/L盐液、任何电源设置都如此。
本题结论
若采用外加电流足以加强阳极溶解等课堂比较前提，预期顺序为②①④③，选C。仅由图示接线与盐水浓度，不能严格确定任意电源设置下的完整速率排序。
查局部氧化区、受电子区、金属内部电子通路与水膜离子通路，不数器材。杂质只是成因之一，表面和供氧不同也可形成局部回路。分类纠错不自动补出实测速率。
原Fe/Zn图的Zn无明显颜色却氧化供电子，Fe红对应OH⁻生成而受保护；原Fe/Cu图铁蓝依特定试剂指向Fe²⁺。要保配方和干扰条件，不把任意蓝红直接套标签。
牺牲Zn需实际接触、共同电解质及仍能供电子，铁受保护不等Zn不损耗。外加电流的铁应接负端，误接正端会作氧化阳极。完整镀层遮蔽与破损后局部电偶须分开。
导电条件、受电子过程、供氧、温度、表面膜、接触面积与电流密度共同影响速度；浓度和活动性差不能单独保证严格单调。原图海淡水与四装置排名仅保原可比模型，不用于实际工程定量决策。
