交变电流与有效值

约 3039 字大约 10 分钟

方向决定是否交流，变化率决定发电，热效应决定有效值。把这三层分开，就不会用一个“最大值”包办所有问题。

一、知识点概念与依据

交变看方向，不只看大小

方向随时间周期性变化的电流称交变电流， $i(t)$ 的正负表示相对于约定方向的流向，大小为 $|i|$ ，单位 A。大小起伏但方向不变是脉动直流；只发生一次反向的瞬态也不等于周期交流。交流可以是正弦、矩形或锯齿波，不必光滑。

周期 $T$ 是完整状态重复的最短时间，频率 $f=1/T$ ，单位分别为 s、Hz。正弦交流每周期反向两次，复杂波形不一定恰好两次。电子漂移与约定电流反向，但二者都会随交流反向。电压、电动势与电流的相位不能任意混同：纯电阻中 $i=u/R$ 同步，电感、电容负载可能不同步。

正弦发电：磁通变化率决定电动势

矩形线圈在匀强场中，绕位于线圈平面内且垂直于磁场的轴匀速转动。 $N$ 为匝数， $B$ 为磁感应强度（T）， $S$ 为单匝面积（m²）， $\omega$ 为角速度（rad/s）， $e$ 为瞬时电动势（V）。从中性面起算，取磁场与线圈法线的夹角 $\theta=\omega t$ ，固定磁通正向，有

\Phi=BS\cos\omega t,\quad e=-N\frac{d\Phi}{dt}=NBS\omega\sin\omega t.

因此 $E_m=NBS\omega$ ， $T=2\pi/\omega$ ， $f=\omega/(2\pi)$ 。其他起点写 $e=E_m\sin(\omega t+\varphi_0)$ ，相位由初始位置及正方向确定。正弦外系数绝对值是峰值，前置负号也可表示相位反向；时间系数是角频率，不是频率。

中性面指线圈平面垂直磁场： $|\Phi|$ 最大，斜率零， $e=0$ 。平面平行磁场时通量过零，斜率绝对值最大， $|e|$ 最大。通量与电动势错开四分之一周期，正负关系是 $e$ 与通量斜率相反。

模型要求有效面积、磁场和角速度恒定，转轴方向合适；轴平行磁场不能照搬。纯电阻回路 $i=e/R_{\text{总}}$ ，所以 $I_m=E_m/R_{\text{总}}$ ；总电阻包含需计入的内阻。保持 $N,B,S$ ，转速翻倍使幅值和角频率都翻倍。一圈一周期只针对本模型，多极发电机还涉及极对数。

有效值来自同电阻、同时间、同发热

电流有效值 $I$ 是在相同电阻、相同时间内产生相同热量的恒定电流值。瞬时值 $i$ 、峰值 $I_m$ 、有效值 $I$ 均用 A，却回答不同问题；电压有效值 $U$ 也按相同热效应定义，单位 V。每小段发热为 $i^2R\,dt$ ，整周期加总并与 $I^2RT$ 相等，约去电阻 $R$ 后得到：

I^2=\frac1T\int_0^T i^2(t)\,dt,\qquad I^2T=\sum i_k^2\Delta t_k\quad\text{（分段恒定）}.

先平方使正负都产生正热量，再按持续时间平均，最后开方。正弦平方的周期平均为 $1/2$ ，因为 $\sin^2\theta=(1-\cos2\theta)/2$ 且余弦项平均零，才有

I=I_m/\sqrt2,\qquad U=U_m/\sqrt2.

正弦整周期电流平均值为零，有效值却不为零。非正弦或叠加直流不能盲除根号二，只有峰值一般不足确定有效值。若 $I$ 按整周期定义，整数个周期内的电阻发热为 $Q=I^2Rt$ ；时间远大于周期时可近似这样计算。任意短区间应直接求 $Q=\int i^2R\,dt$ ，或重新计算该区间的有效值。纯电阻周期平均功率 $P=UI=I^2R=U^2/R$ ；含电感、电容的负载不能不管相位把 $UI$ 当有功功率。

二、考点方法与例题

方法一：完整周期内查正负区间

先约定电流正向，再看重复波形中是否同时出现正、负区间；碰到零不一定反向，需比较零点两侧符号。只有题问“正弦交流”时才另查波形形状。

例题 01 起伏、触零与反向

题目

如图所示的各图像中表示交变电流的是（　　）

A．

B．

C．

D．

答案与解析

A 是正向矩形脉冲，B 是正向锯齿，C 虽触零但两侧仍为正，三者均不反向。D 在周期内有正、负电流，虽为锯齿形仍属交流。

本题结论

D。

方法二：幅值、角频率、初相位分别读

核对时间单位为秒，用 $f=\omega/(2\pi)$ 换频率，不把时间系数直接读成 Hz。相邻异号峰只隔半周期。某时刻代原式，热效应用有效值；正弦电动势的有效值为 $E=E_m/\sqrt2$ 。转速改变同时检查幅值和时间系数，起点改变还需改相位。

例题 02 转动线圈的频率与电动势

题目

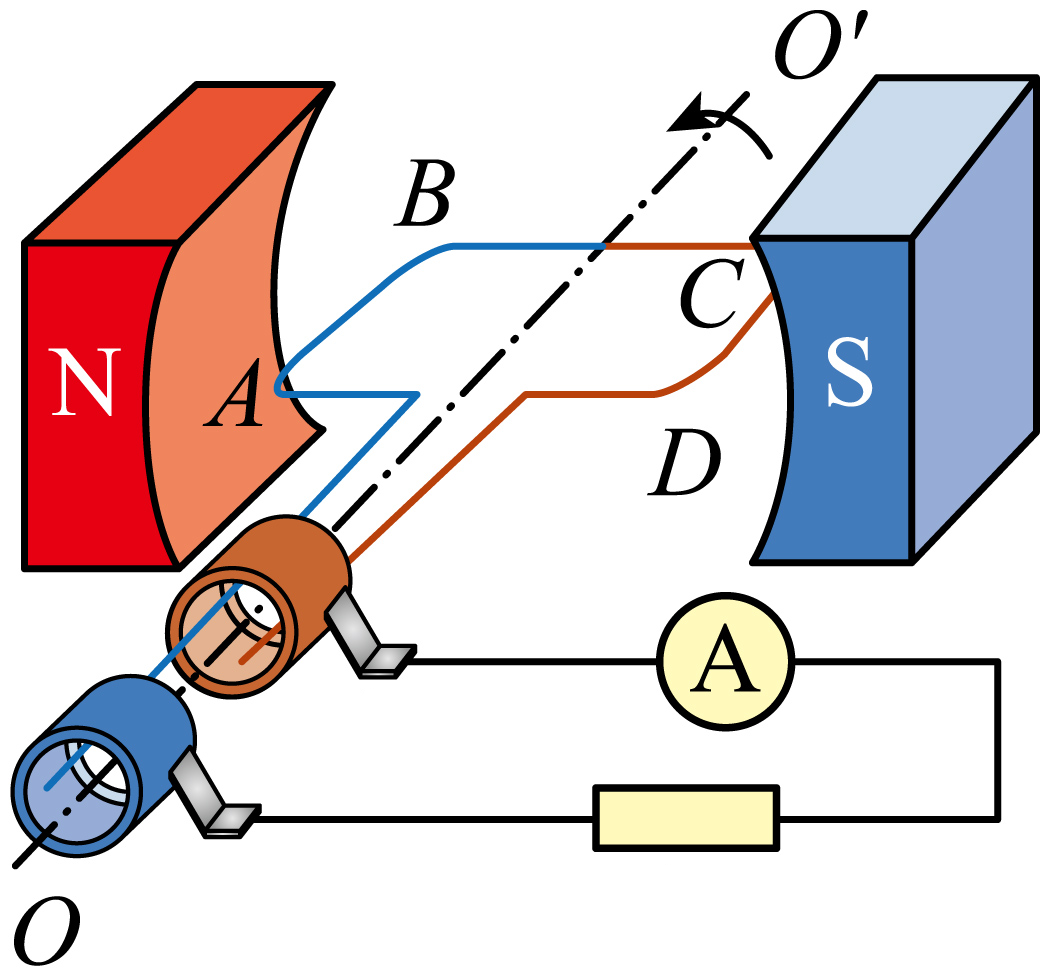

如图所示，交流发电机中的线圈 $ABCD$ 沿逆时针方向匀速转动，产生的电动势随时间变化的规律为 $e=10\sin(100\pi t)V$ 。下列说法正确的是（　　）

A．该交流电的频率为 $50Hz$ ，每秒钟电流方向变化50次

B．线圈转到图示位置时，产生的电动势为 $10V$

C．线圈转到图示位置时， $AB$ 边受到的安培力方向向下

D．仅线圈转速加倍，电动势为 $e=20\sin(100\pi t)V$

答案与解析

$E_m=10\,\mathrm V$ ， $\omega=100\pi\,\mathrm{rad/s}$ ，所以 $f=50\,\mathrm{Hz}$ 、 $T=0.02\,\mathrm s$ 。正弦电阻性回路每秒反向100次，A 错。图示线圈平面平行磁场，电动势绝对值取峰值10 V；原解析把 B 的数值按大小处理，题面未另标带符号电动势的正方向。依图中转向用右手定则判得电流 $B\to A$ ，再用左手定则判得 AB 安培力向上，C 错。转速翻倍应为 $e=20\sin(200\pi t)\,\mathrm V$ （保持相同初相位），D 漏改频率。

本题结论

按原解析以电动势大小表述的口径选 B。

方法三：用途决定用哪一种数值

某时刻受力、流向、电压：瞬时值，保留符号。
最高电压、绝缘或电容耐压：最大绝对值，正弦时 $U_m=\sqrt2U$ 。
电阻发热、平均热功率：有效值。教材正弦交流表和额定电压通常指有效值；任意波形读数还要核仪表原理、频段，普通表不一定是真有效值表。
净通过电荷： $q=\int i\,dt=\bar i\Delta t$ ，用带符号面积；半周期、全周期平均不同，不能用有效值替代。

熔断是热过程，还与持续时间有关，不能拿任意瞬时峰值当作唯一熔断条件。

例题 03 不是有效值的是哪一项

题目

下列提到的交流电，哪一个不是指有效值（）

A．交流电压表示数

B．保险丝熔断电流

C．电容器击穿电压

D．电视机额定电压

答案与解析

按原解析采用的正弦交流与热效应模型，交流表读数、保险丝热效应指标、电视机额定电压用有效值。电容器击穿要比较电压最大绝对值，故 C 不是有效值。实际保险丝具有时间—电流特性，本题不是器材安全选型依据。

本题结论

C。

三、坑点辨析与纠错

坑点一：中性面看通量高度，却要用其斜率求电动势

辨析 01 磁通量曲线与线圈方位

题目

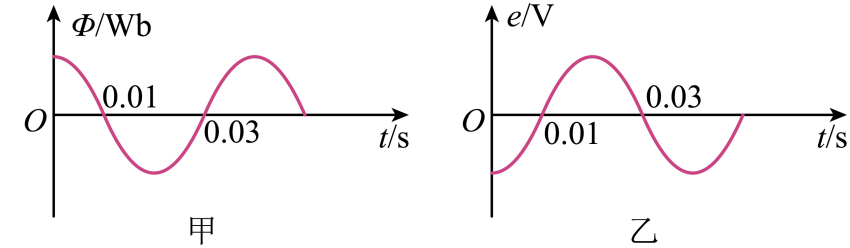

一个矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法正确的是（　　）

A．t＝0时刻，线圈平面与中性面垂直

B．t＝0.01 s时刻，Φ的变化率最大

C．t＝0.02 s时刻，交流电动势达到最大

D．该线圈产生的交流电动势的图象如图乙所示

答案与解析

$t=0$ 通量在正峰，线圈在中性面，电动势零，A 错。 $0.01\,\mathrm s$ 通量过零且下降最快，斜率为负、绝对值最大；B 的“变化率最大”须按变化率大小最大理解才成立。 $0.02\,\mathrm s$ 为负峰，代数值最小而绝对值最大，斜率零，C 错。图乙在 $t=0$ 电动势不是零，与法拉第定律不符，D 错。电流是否同时零还需纯电阻条件。

本题结论

原解析把“变化率最大”解释为绝对值最大，因此选 B；若严格按带符号变化率理解，B 也不成立，原四个选项中没有正确项。题干和选项保留原文，不暗补“绝对值”。

坑点二：根号二不是所有交流的通行规则

辨析 02 分段波形中的电压有效值

题目

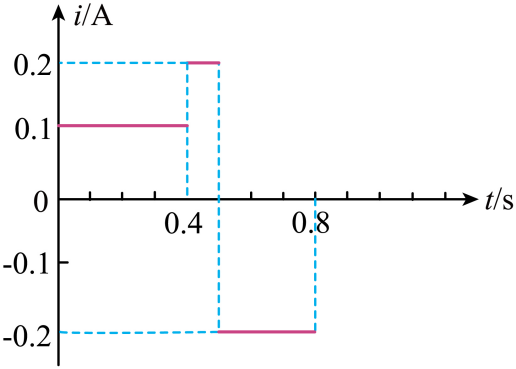

通过一阻值 $R=10Ω$ 的电阻的交变电流如图所示，其周期为 $0.8\,\mathrm{s}$ 。电阻两端电压的有效值为（　　）

A． $\sqrt{5}V$

B． $\frac{\sqrt{10}}{2}V$

C． $5V$

D． $8\sqrt{5}V$

答案与解析

$0\sim0.4\,\mathrm s$ 为0.1 A； $0.4\sim0.5\,\mathrm s$ 为0.2 A； $0.5\sim0.8\,\mathrm s$ 为−0.2 A。后两段平方相同，可合为0.4 s：

I^2=\frac{0.1^2\times0.4+0.2^2\times0.4}{0.8}=0.025\,\mathrm{A^2},\quad I=\frac{\sqrt{10}}{20}\,\mathrm A.

$U=IR=\sqrt{10}/2\,\mathrm V$ ，B 对。最大0.2 A 除根号二约0.141 A，不是正确的0.158 A；算术平均也不保持相同热效应。

本题结论

B， $U=\sqrt{10}/2\,\mathrm V$ 。
