电磁场、电磁波与波谱

约 3686 字大约 12 分钟

变化率解释局部感应，空间传播定义波，频率与波长区分波段。把这三类问题分开，才能正确使用麦克斯韦理论的高中简化模型。

一、知识点 概念与依据

局部感应场与传播波不是同一判断

法拉第感应实验显示，变化磁通能在导体回路中驱动电流；即使移去导线，相应环流式感生电场仍存在。固定闭合路径上的关系可写为 ∮E⋅dl=−dΦB/dt\oint\mathbf E\cdot\mathrm d\mathbf l=-\mathrm d\Phi_B/\mathrm dt，体现它取决于磁通变化率，不是磁场值本身。这里 EE 的单位为 V/m，BB 为 T，ΦB\Phi_B 为磁通量（Wb）；环路积分是理解依据的拓展，高中判断抓住变化率即可。变化电通量也参与磁场的产生。充电电容器两板间没有电荷穿越绝缘层，但变化电场使板间与导线周围的磁场描述一致。麦克斯韦统一电磁关系并预言电磁波，赫兹实验验证，不能交换两者贡献。理论核对：OpenStax

本章“均匀变化”指随时间线性变化，不是空间处处相同。在固定几何、准静态模型中，恒定变化率可对应恒定的附加感应场，周期变化率对应周期附加场。某源不随时间变只表示该变化项不贡献相应感应场，不意味着空间所有电、磁场都为零，电荷或电流等别的源仍可贡献。

局部场变化不自动证明存在所讨论的向远处传播的波；须看场源与空间关系。周期振荡是持续发波的典型方式，非周期电磁脉冲也能传播，所以“只有周期变化才有电磁波”错误。局部感应的变化率相位关系也不能直接套到自由传播平面波。

电磁波：不需机械介质，但可进入介质

电磁波是电磁场扰动在空间传播，能携带能量和信息，不需空气或水等物质介质。真空波速 c≈3.0×108 m/sc\approx3.0\times10^8\,\mathrm{m/s}，所有波段相同。通用波速关系与真空特例为

v=λf,真空中 c=λf.v=\lambda f,\qquad \text{真空中 }c=\lambda f.

式中波长 λ\lambda 单位 m，频率 ff 单位 Hz，周期 T=1/fT=1/f 单位 s，波速单位 m/s。

真空平面波的电场、磁场彼此垂直，且都垂直传播方向，是横波；E、B 可同相变化。介质中使用实际波速，通常小于 c，且可能随频率变化；越过静止界面时通常频率不变，速度改变导致波长变化。

电磁波可反射、折射、干涉、衍射、偏振。均匀介质中、障碍尺度相对波长足够大时的近似直线传播，不是任何环境只能直线走。机械波则传递介质的机械振动，必须有介质；空气声波是纵波，机械波也有横波，不能以空气声波概括所有机械波。两类波都满足 v=λfv=\lambda f，都可干涉、衍射，但机械波速度不等于 c，传能也不意味着介质整体随波远迁移。

电磁波谱：频率、波长和单光子能量

按典型真空波长由长到短、频率由低到高排列：无线电波 → 红外线 → 可见光 → 紫外线 → X射线 → γ射线。可见光只占很窄一段。

真空 λ=c/f\lambda=c/f；单光子能量 ε=hf=hc/λ\varepsilon=hf=hc/\lambda，其中 hh 为普朗克常量（J·s），ε\varepsilon 单位 J。频率高意味着单光子能量高，不是传播更快，也不单独决定整束光总能量，后者还取决于光子数量。实际波段边界有约定及重叠，特别 X、γ 常按产生机制区分，不是绝对不重叠的能量隔墙。

典型联系：无线电用于信号传输；雷达常用方向性较好的微波，借反射测距；红外辐射关联温度探测；紫外可使特定材料荧光，也用于适当条件下的灭菌；可见光关联视觉；X 射线透视、γ 射线等高能辐射的核与医学应用也是典型联系，X、γ 的穿透与电离可用于适当装置中的检测或医疗等。应用不是排他分类，不能把“X只能检查、γ才能治疗”当普遍定律，相关原题勘误见无线电辨析。

二、考点 方法与例题

方法一：场值、变化率、传播三层分开

题目说上图为源场、下图为它产生的附加场，就按固定空间结构下的变化率比较，不把两图当作远处自由波同一点的 E、B。零斜率只排除该项感应贡献；正负对应还需空间方向约定。对“一定”“只有”等说法检查条件。

例题 01 比较局部感应关系图

题目

（多选题）应用麦克斯韦电磁场理论判断下列表示电场产生磁场（或磁场产生电场）的关系图像中（每个选项中的上图是表示变化的场，下图是表示变化的场产生的另外的场）正确的是（　　）

A．

场变化判断-A
场变化判断-A

B．

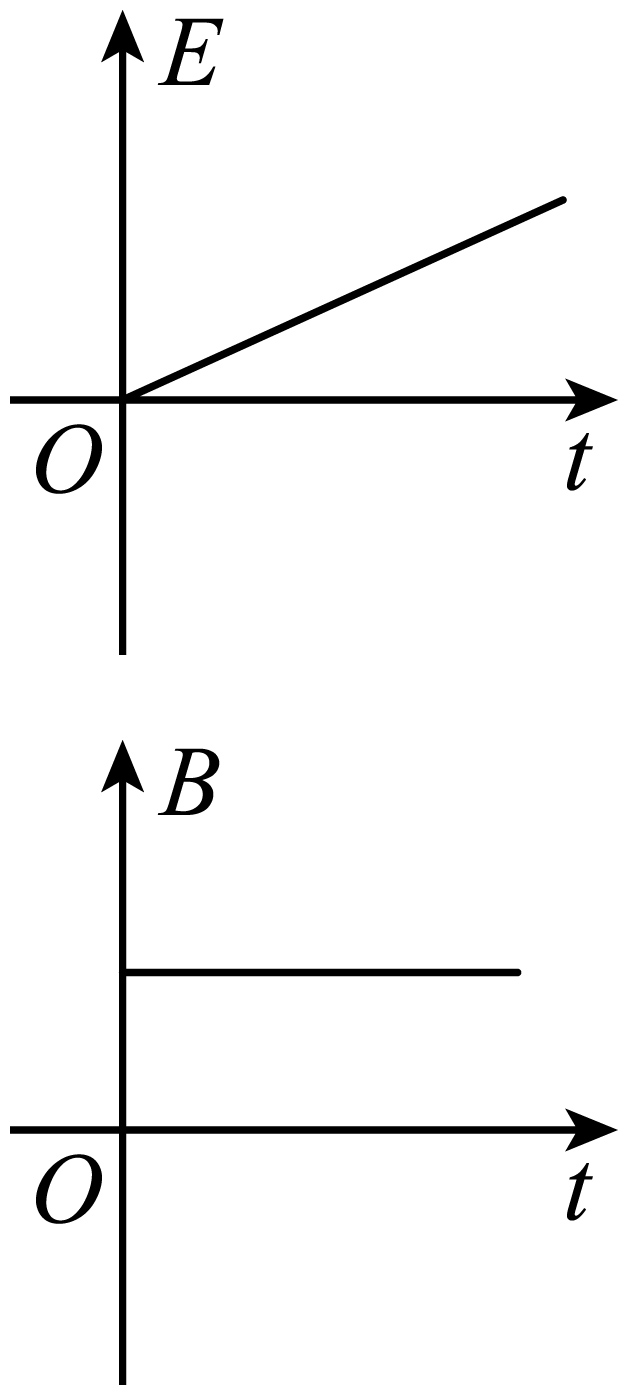

场变化判断-B
场变化判断-B

C．

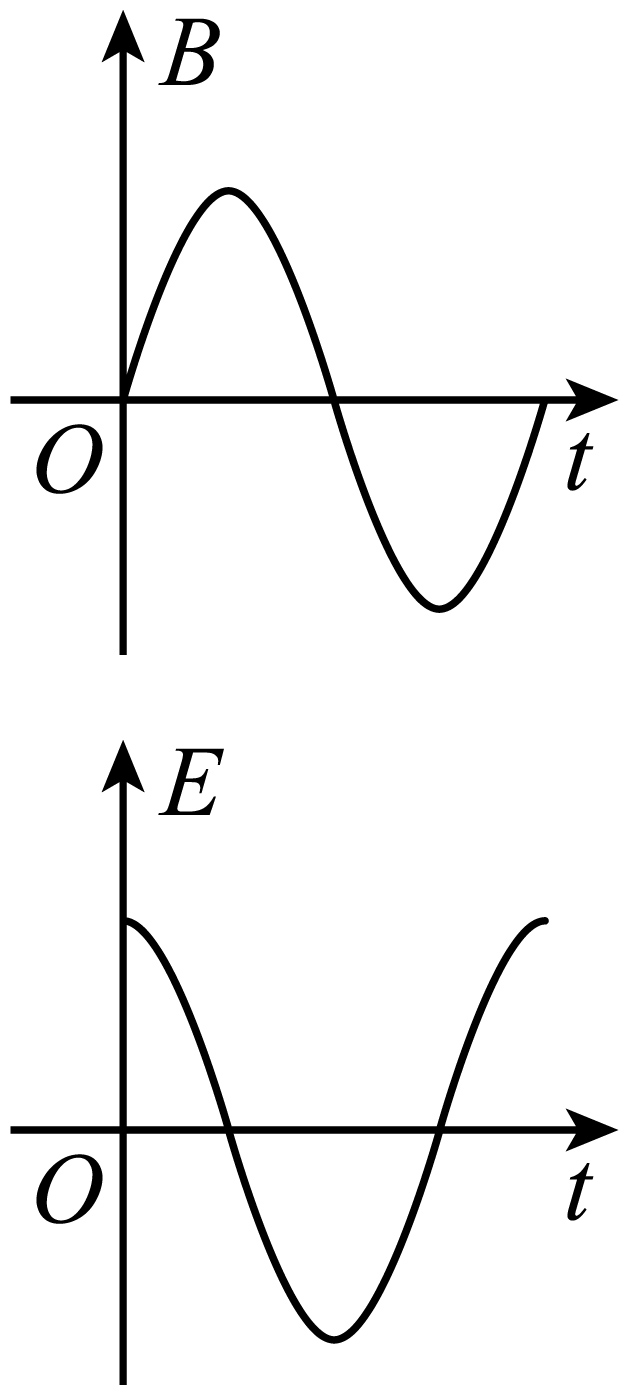

场变化判断-C
场变化判断-C

D．

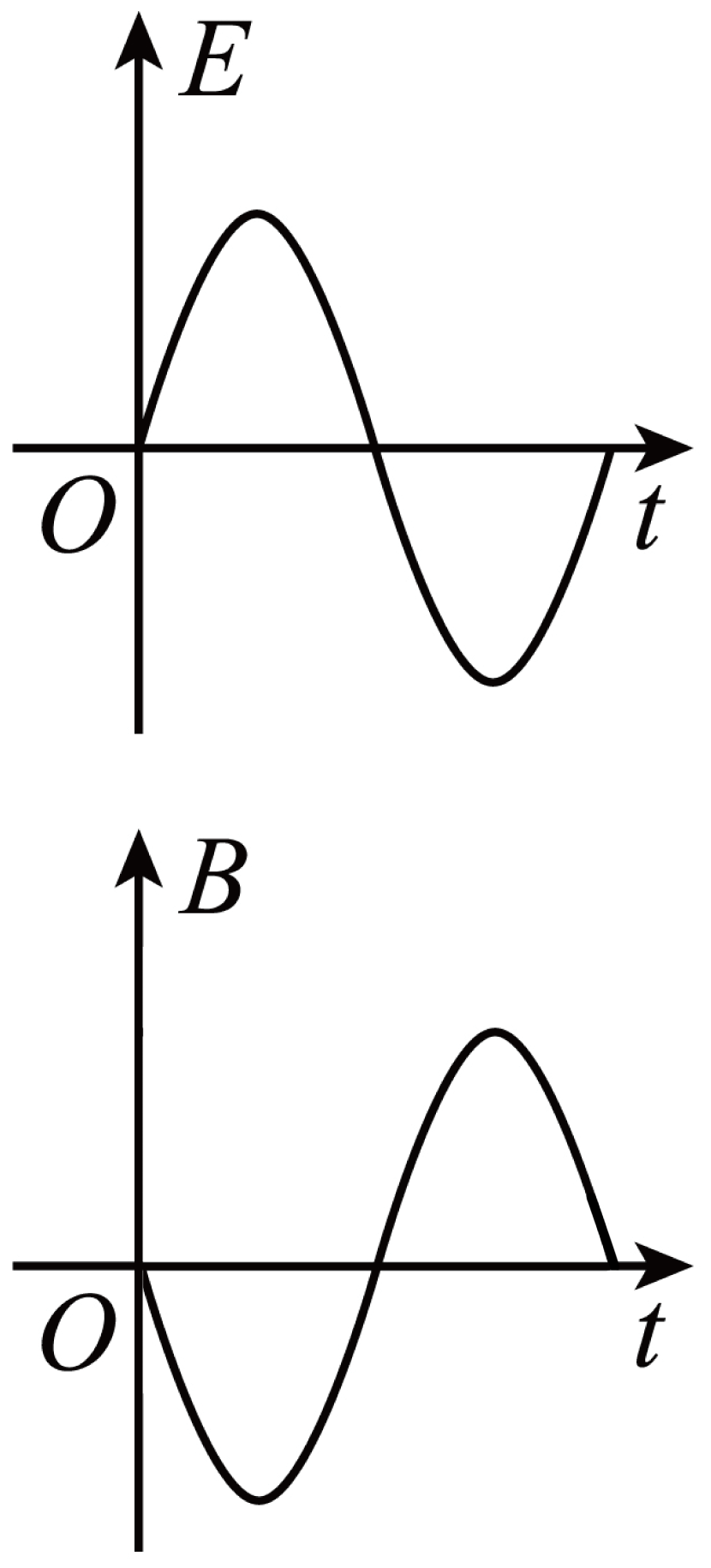

场变化判断-D
场变化判断-D
答案与解析

A 上图 B 恒定、斜率零，不能由其磁通变化产生下图非零感应 E；不等于恒定磁场附近禁止有其他来源的电场。B 中 E 时间斜率恒定，与恒定附加 B 符合。C 中 B 过零附近变化率绝对值最大，对应感应 E 绝对值最大；方向约定可对应所示符号。D 把 E 过零、变化最快处的 B 也画成零，不符合本题变化率模型。因此选 B、C。不能据此要求所有自由传播电磁波的 E、B 都差四分之一周期。

本题结论

B、C。

方法二：先分波的类型，再检查传播条件

光、无线电、红外等归电磁波，声波、超声波归机械波。先查是否需介质，再查速度使用 c 还是 v；“可在真空传播”不等于“不能进入介质”，“常近似直线”不等于“只能直线”。

例题 02 传播与科学史判断

题目

我国自主研发的“北斗”导航系统，在为西藏广袤山区提供精准定位服务中发挥了重要作用。下列关于电磁波的说法正确的是（　　）

A．电磁波在介质中只能沿直线传播

B．电磁场由发生区域向远处传播就形成电磁波

C．麦克斯韦通过实验证实了电磁波的存在

D．均匀变化的电场周围产生均匀变化的磁场

答案与解析

A 被折射、衍射等现象否定。B 说场扰动向远处传播形成电磁波，正确。C 把理论预言与实验验证混淆，实验验证者是赫兹。D 在本题固定几何的准静态模型中，电场随时间线性变化对应恒定的附加磁场，不必同样线性变化。

本题结论

B。

例题 03 电磁场与传播条件

题目

英国物理学家麦克斯韦总结了人类直至19世纪中叶对电磁规律的研究成果，得出诸多关于电磁场和电磁波的科学结论。下列关于电磁场和电磁波的说法中正确的是（　　）

A．变化的电场所在空间一定会产生变化的磁场

B．电磁波和机械波一样，它们的传播需要介质

C．电磁波传播的速度、波长和频率满足关系式c=λfc=\lambda f

D．红外线、可见光、紫外线、超声波都是电磁波

答案与解析

A 的“一定产生变化的磁场”过强，恒定时间变化率可对应恒定附加磁场。B 错，电磁波不需机械介质。D 错，超声波是机械波。

C 在真空条件下成立；题干未明确介质，原答案将 c 默认视为真空光速。一般介质应写 v=λfv=\lambda f，不能把 c 套成任何电磁波速度。因此按原题默认真空选 C，但这不是无条件公式。

本题结论

按真空条件选 C；一般介质用 v=λf。

方法三：按谱序比较，按工作特征识别用途

先按谱序判频率、波长反向关系，再用 hfhf 比单光子能量。验钞抓荧光，不抓“波长长”；温度探测抓红外；雷达抓微波反射。说穿透、医学应用时还需能量、剂量和装置条件，不能只凭波段名称排他断言。

例题 04 从长波到短波排序

题目

电磁波包含了γ\gamma射线、红外线、紫外线、无线电波等，按波长由长到短的排列顺序是（ ）

A．无线电波、红外线、紫外线、γ\gamma射线

B．红外线、无线电波、γ\gamma射线、紫外线

C．γ\gamma射线、红外线、紫外线、无线电波

D．紫外线、无线电波、γ\gamma射线、红外线

答案与解析

典型谱序中，无线电波在红外之前，红外在紫外之前，γ 在最短波一侧，A 顺序正确。B 把红外排在无线电前，C 把γ排在最前，D 把紫外排在无线电前，均不符题给长到短。

本题结论

A。

例题 05 雷达背景下的电磁波判断

题目

我国外销明星战机歼-10CE，使用了有源相控阵雷达，我国有源相控阵雷达探测距离远，抗干扰能力强，能够实现先敌发现，先敌攻击。有源相控阵雷达的辐射器如图所示，每个辐射器都配装有一个发射、接收组件，每个组件都能自己产生、接收电磁波中的微波。关于电磁波，下列说法正确的是（　　）

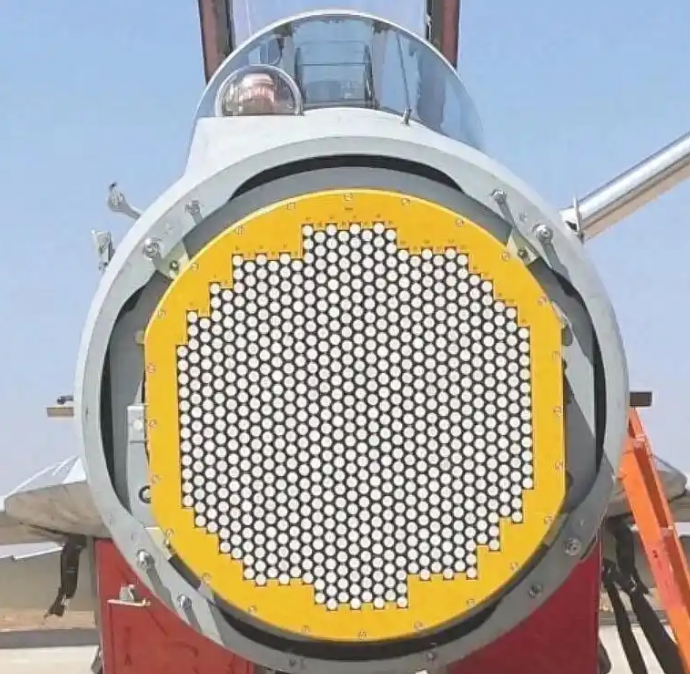

微波雷达辐射器
微波雷达辐射器

A．电磁波波长越长，其能量子越大

B．红外线的频率比紫外线的频率小

C．红外线的波长比可见光的波长短

D．只要空间某处的电场或磁场发生变化，就会在其周围产生电磁波

答案与解析

A：ε=hc/λ\varepsilon=hc/\lambda，波长越长，单光子能量越小，错。B：红外频率低于紫外，对。C：红外波长长于可见光，错。D：“只要某处变化”忽略空间与传播条件，不能据此保证产生所讨论的辐射波，错；但原解析“只有周期变化才能发波”也错，非周期脉冲可以传播。题干装备背景原样保留，不据此作性能核验或工程推演。

本题结论

B。

三、坑点 辨析与纠错

坑点：高频不等于真空中更快

辨析 01 铯跃迁辐射与可见光比较

题目

如图所示，铯133原子基态有两个超精细能级，国际计量大会将铯133原子基态超精细能级间跃迁对应辐射电磁波的9192631770个周期所持续的时间定为1秒。已知可见光波长范围为400nm~700nm，光速为3×108 m/s3\times10^8\,\mathrm{m/s}，则（　　）

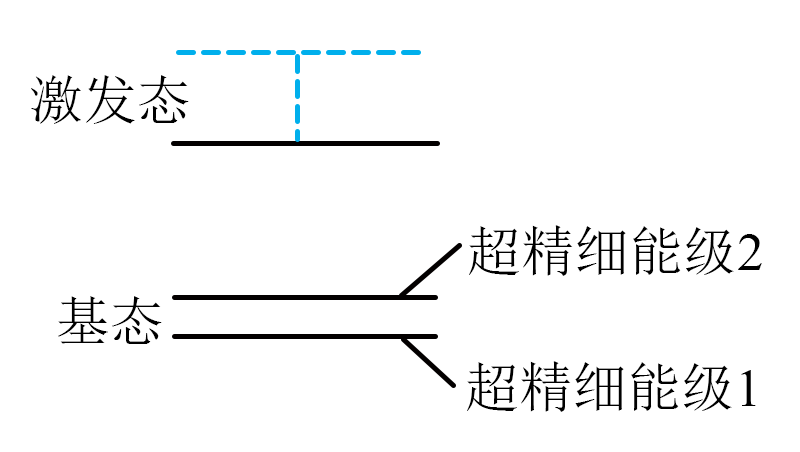

铯133超精细能级示意图
铯133超精细能级示意图

A．秒在国际单位制中是个导出单位

B．该跃迁辐射出的电磁波波长在可见光波长范围内

C．该跃迁辐射出的电磁波频率比可见光的频率低

D．该跃迁辐射出的电磁波在真空中传播比光速小

答案与解析

每秒9192631770个周期给出 f=9.192631770×109 Hzf=9.192631770\times10^9\,\mathrm{Hz}，不是如此大的周期。λ=c/f≈0.0326 m\lambda=c/f\approx0.0326\,\mathrm m，远长于可见光 (4∼7)×10−7 m(4\sim7)\times10^{-7}\,\mathrm m，所以频率低于可见光，C 对、B 错。秒是 SI 基本单位，A 错。二者真空速度均为 c，D 错；能量子大小或原子运动速度都不改变这个比较。

本题结论

C。
