电容器与动态变化

约 2386 字大约 8 分钟

同一个电容器，既可以保持电压不变，也可以保持电荷量不变。把结构关系与电路边界条件分开，才能理解板距变化时电容、电压和场强为何不总是同向变化。

一、知识点 概念与依据

电容：存了多少与能存多少不同

电容器的两极板通常带等量异号电荷 ±Q\pm Q。这里Q指一块极板电荷量的大小，不是两板代数和0，也不是大小和2Q。两板电压大小为U时，电容定义为

C=QU,Q=CU.C=\frac QU,\qquad Q=CU.

单位为法拉（F\mathrm F），1 μF=10−6 F1\,\mathrm{\mu F}=10^{-6}\,\mathrm F，1 pF=10−12 F1\,\mathrm{pF}=10^{-12}\,\mathrm F。在同一电压下可储存更多电荷的电容器，电容更大。

固定几何结构与线性介质时，充电使Q与U一起增大，Q/U不变；电容不会仅因“电荷变多”而增大。未充电时Q、U都为零，不能拿0/0求C，但电容器仍有电容，可由结构或之后的充电响应测定。

平行板结构式及其边界

平行板电容器的板距为d、正对面积为S、均匀充满的介质相对介电常数为 εr\varepsilon_r。其中k为静电力常量。忽略边缘效应时，板间场满足

E=4πkQεrS,U=Ed.E=\frac{4\pi kQ}{\varepsilon_rS},\qquad U=Ed.

代入定义，电荷量约去，得到

C=εrS4πkd.C=\frac{\varepsilon_rS}{4\pi kd}.

因此增大S、增大介电常数都会增大C，增大d会减小C。S是两板正对面积，不是任意一板全部表面积；d是两导电极板之间的介质层厚度，不是金属片本身的厚度。

这套公式要求板距相对板的尺寸较小，且介质均匀充满。莱顿瓶是内外金属箔包覆玻璃的曲面结构，薄壁时可按局部平行板理解趋势，但不能把无限平板公式当成任意瓶形的精确电容。

动态变化先看电源边界条件

改变板距、面积或介质时，先决定什么被保持不变。

电路状态不变量及理由后续关系
保持接在理想恒压电源上且达到稳定U固定，电源允许电荷流入流出Q=CU，E=U/d
断开并隔离，忽略漏电Q固定，无电荷转移通道U=Q/C，E=U/d

结构对C的影响与是否接电源无关，但Q、U、E的响应不同。例如仅增大d：接恒压电源时C减小、Q减小、E减小；孤立时C减小、U增大，而

E=QCd=4πkQεrSE=\frac{Q}{Cd}=\frac{4\pi kQ}{\varepsilon_rS}

保持不变。后一式中d被约去，不能只盯E=U/d的分母猜变化。

若只增大正对面积S，恒压连接时C与Q增大，E不变；孤立时C增大、U与E减小。若接入仪器，必须检查仪器自身电容、漏电等是否在题目中忽略，不能把“断开电源”当成已经排除了所有电荷通道。

二、考点 方法与例题

区分介质厚度与金属厚度

先从实际结构识别两块导体和中间介质，再把改变的量对应到S、d、εr。电压改变不等于结构改变；若U固定，才可由Q增加反推C增加。

例题 01 莱顿瓶的储电能力

题目

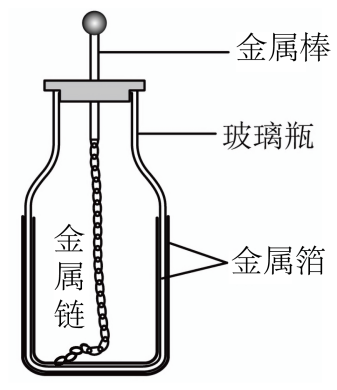

莱顿瓶可看作电容器的原型，一个玻璃容器内外包裹导电金属箔作为极板，一端接有金属球的金属棒通过金属链与内侧金属箔连接，但与外侧金属箔绝缘。从结构和功能上来看，莱顿瓶可视为一种早期的平行板电容器。

莱顿瓶结构
莱顿瓶结构

关于莱顿瓶，下列说法正确的是（　　）

A．充电电压一定时，玻璃瓶瓶壁越薄，莱顿瓶能容纳的电荷越多

B．瓶内外锡箔的厚度越厚，莱顿瓶容纳电荷的本领越强

C．充电电压越大，莱顿瓶容纳电荷的本领越强

D．莱顿瓶的电容大小与玻璃瓶瓶壁的厚度无关

答案与解析

按题目薄壁局部平行板近似，固定覆盖面积和玻璃性质，瓶壁变薄意味着两箔间距d减小，C增大；U固定时Q=CU增大，A正确。保持覆盖面积和间距时，增加金属箔自身厚度不改变这些模型参数，B错误。提高充电电压使Q增加而C不变，C错误。瓶壁厚度正是影响电容的量，D错误。题干称“早期平行板电容器”是近似理解，不是说曲面就是严格的两平面。

本题结论

选A。电容是结构与介质决定的储电本领。

用“结构→边界→响应”分析变化

第一步由结构式判C，第二步圈出恒U还是恒Q，第三步联立Q=CU与E=U/d。遇到两个量同时改变，不比较直觉上的“谁变得快”，而是把结构式代入化简。最后确认变化后仍能忽略边缘效应。

例题 02 拉开孤立的平行板

题目

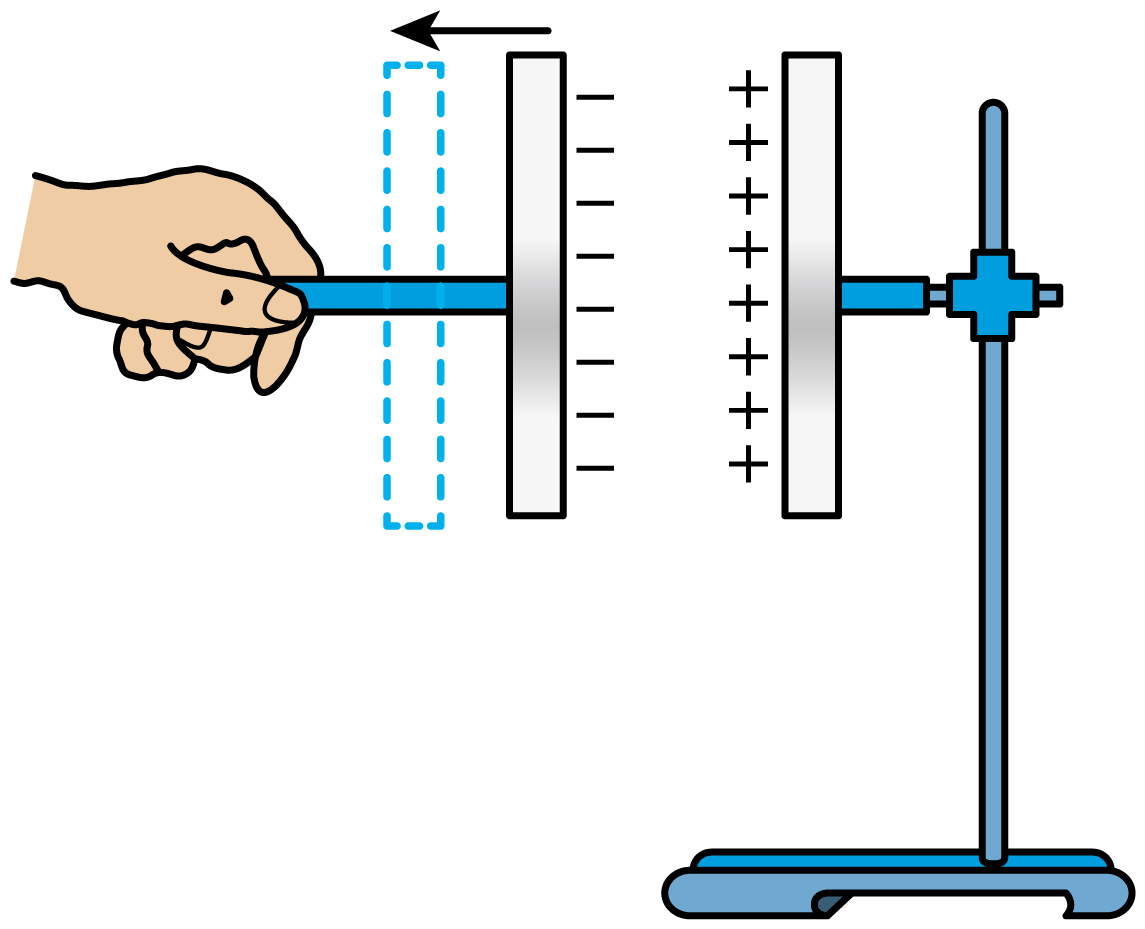

如图所示，带绝缘柄的两极板组成孤立的带电平行板电容器，极板正对面积为S。在图示位置静止不动时，两极板之间的场强为E，两板之间介质的介电常数为εr\varepsilon_r，静电力常量为kk。某时刻人手开始缓慢向左移动，逐渐拉开两极板之间的距离，当人手向左移动较小的距离时（　　）

孤立平行板拉开距离
孤立平行板拉开距离

A．电容器的电容不变

B．电容器的电容变大

C．电场强度E变小

D．电场强度E不变

答案与解析

题设“孤立”、绝缘柄且忽略漏电，意味着Q不变。拉开较小距离后d增大，C∝1/dC\propto1/d，所以A、B错误。U=Q/CU=Q/C 随d增大，将其代入场强关系：

E=Ud=QCd=4πkQεrS.E=\frac{U}{d}=\frac{Q}{Cd}=\frac{4\pi kQ}{\varepsilon_rS}.

Q、S、介质不变，因此E不变，C错误、D正确。这个结论仍依赖小板距、忽略边缘；不能把极板无限拉远后继续使用。

本题结论

选D。孤立时电压升高补偿板距增大，板间场近似不变。

三、坑点 辨析与纠错

从Q增大直接推出C增大

常见错法： 固定结构的电容器充电越多，电容越大；放空以后电容为零。

错因与检查： 定义式里Q和U可能同时改变。先查结构和介质，再查电压有没有保持不变；0/0不是电容的有效测量式。例题01区分了储电量与储电本领。

断开后仍把电源电压当作不变量

常见错法： 断开以后仍固定U，由E=U/d判拉开板后E减小。

错因与检查： 断开无漏电时固定的是Q；接恒压电源时反而允许Q变化。先画电荷通道，再选不变量，两种答案各有自己的题设，不能混用。

辨析 01 同样增大板距，两种连接（自编辨析）

题目

两个相同理想平行板电容器最初均接在同一恒压电源上充电。一只保持连接，另一只断开并隔离。忽略边缘及漏电，将二者板距都变为原来的2倍，其他结构量不变。分别求C、Q、U、E相对初始值的变化。

答案与解析

两者C都减半。保持连接者U不变，Q=CU减半，E=U/d减半。孤立者Q不变，U=Q/C加倍，E=U/d不变。必须先判断边界条件，再算响应，不能令两只都恒U又恒Q。

本题结论

恒压：C、Q、E减半，U不变；孤立：C减半，Q、E不变，U加倍。
