一、知识点 概念与依据

检测与执行分属不同环节

传感元件感受光、磁场等输入，转换成阻值或通断；线圈将控制电流转为磁场，触点再切换负载。集成器件可把多环节合在一起，分析时仍应分清作用，不能因为都叫“自动开关”就认为改负载电源一定能改检测门槛。

原材料常开干簧管的簧片受足够磁场磁化而相吸，撤去磁场后由弹性复位。恒定磁场可维持闭合，不需磁通量不断变化。

门窗位置怎样控制提示支路

门窗上的磁体M与干簧管SA位置

原门窗报警模型中的线圈、触点a/b和灯蜂鸣器支路

M与SA检测门与门框相对位置。虚线框中继电器负责切换，LED显示正常状态，R为其限流保护，H提示声音，S闭合进入该模型监测状态。

门窗状态	干簧与控制电流	动触点c	工作支路
关闭，磁体靠近	SA闭合，线圈通电	接a	LED亮，蜂鸣器不响
打开，磁体离开	SA断开，线圈断电	回b	蜂鸣器回路接通

常开、常闭按线圈未通电基准定义。关门时干簧闭合，却不代表蜂鸣器亮起或发声：它闭合的是控制回路，负载还由另一组触点决定。

光控点灯须区分吸合与释放

题图光强增大时光敏电阻减小，控制电流增大，衔铁吸合；天暗则反向变化。要求暗时亮，灯接释放时闭合支路。若释放电流门槛$I_{\text{放}}$已知、控制电源内阻可忽略，串联总阻门槛为$E/I_{\text{放}}$，故

$$R_{\text{滑}}=\frac{E}{I_{\text{放}}}-R_{\text{光}}-R_{\text{线圈}}.$$

不能漏线圈电阻。实际吸合与释放门槛可能不同，OMRON继电器术语分别定义动作与释放条件，并给不同规格实例；这只佐证一般区别，不认证原题器件。原题只给吸合电流，原解采用两门槛相同的简化，需明示而非假装实物必然如此。

二、考点 方法与例题

方法一：沿门窗链逐级核状态

纸面依次判断磁体位置、干簧通断、线圈是否吸合、c接a还是b、负载回路是否闭合。门开不响可来自多个环节，不能仅由单一现象唯一断定元件故障；实际设备检查由教师或有资质人员按说明进行，本页不指导拆改安防设备。

干簧继电器完整原题保留四选项和原图，检验电流磁效应、磁化和磁极相互作用，而非以安培力使簧片吸合。该题灯直接由干簧通断控制，不能把它的亮灭关系照搬到门窗换向触点装置。

方法二：读光敏阻、线圈阻，再求门槛

由目标照度横坐标找曲线点，再读阻值；欧姆表读数乘所用倍率；按总电阻减去光敏与线圈电阻，得到滑动电阻。想更暗才亮，门槛光敏阻更大，在固定释放门槛模型中总阻固定，滑动电阻应减小。

以下原题图中的220 V仅为纸面电路背景，不可据此自行连接市电；原题未给实际器件保护和安全规格。

例题 01 光控路灯模拟电路的照度与门槛（原题）

题目

为了节能环保，一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强，照度越大，照度单位为$lx$）。

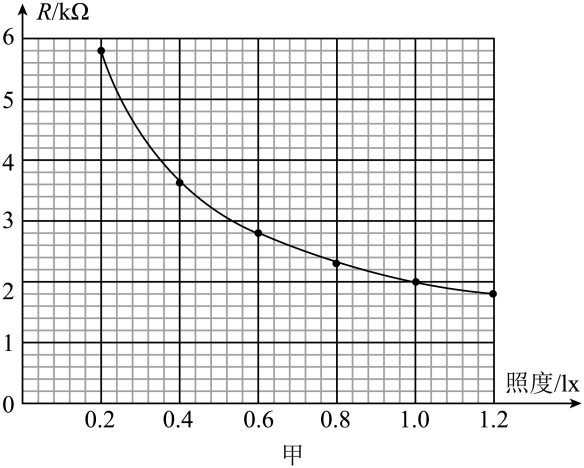

(1)若在坐标系中描绘出了阻值随照度变化的曲线，如图甲所示。由图甲可求出照度为$1.2lx$时，光敏电阻的阻值为______$kΩ$。

路灯照度电阻原图

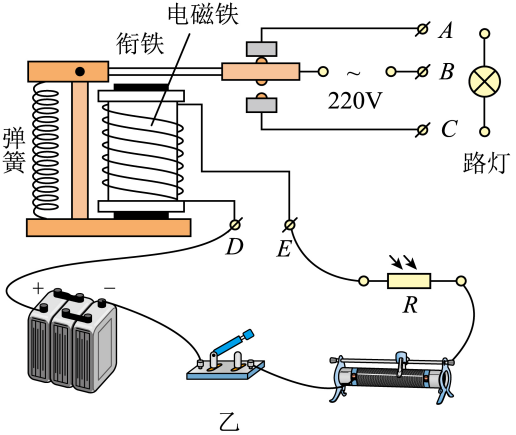

(2)图乙所示是街道路灯自动控制模拟电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电。为达到天亮灯熄、天暗灯亮的效果，路灯应接在______（选填“$AB$”或“$BC$”）之间。

路灯继电器接线

(3)用多用电表“$\times 10Ω$”挡，按正确步骤测量图乙中电磁铁线圈电阻时，指针示数如图丙所示，则线圈的电阻为______$Ω$。已知当线圈中的电流大于或等于$2mA$时，电磁继电器的衔铁将被吸合，图中直流电源的电动势$E=6V$，内阻忽略不计，要求天色渐暗照度降低至1.2lx时点亮路灯，滑动变阻器的阻值为______$Ω$；为使天色更暗时才点亮路灯，应适当地______（选填“增大”或“减小”）滑动变阻器的电阻。

路灯线圈欧姆表

答案与解析

（1）从1.2 lx横坐标到曲线点，再向左读，点位于2.0 kΩ下方一小格，读1.8 kΩ，不能直接取邻近粗格线2.0 kΩ。

（2）AB。亮时光敏阻小、线圈电流大、衔铁向下吸合，AB断开；暗时释放，上接点接通，灯亮。

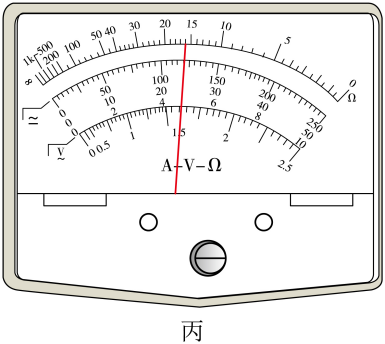

（3）欧姆刻度读16，倍率10，$R_{\text{线圈}}=16\times10=\boxed{160\,\Omega}$。

按原解释放也以2 mA为门槛、忽略迟滞的简化，

$$R_{\text{总}}=\frac6{0.002}=3000\,\Omega,$$

$$R_{\text{滑}}=3000-1800-160=\boxed{1040\,\Omega}.$$

要更暗才亮，则门槛$R_{\text{光}}$更大，固定$E/I_{\text{放}}$与线圈阻时，滑阻应减小。

条件缺口：题面只明确“大于或等于2 mA吸合”，而天色渐暗点灯是释放过程。若实际释放电流不同，1040 Ω不由题给资料唯一决定，需另知释放门槛；此处保留原题、公开原解附加模型，不静补为题设。

方法三：烟雾装置的三个电源分开判断

散射式烟雾报警完整原题已保留全部条件、四选项与原图。$E_1$给红外光源，$E_2$给检测和磁控，$E_3$只给蜂鸣器。降低烟浓时散射光减弱、光敏阻变大，减小检测串联$R_2$可补偿电流下降，原题B成立。增大光源串联$R_1$或在其他条件相同的教材比较中减少线圈匝数，方向相反；只增大$E_3$跨错回路，不能提前使干簧吸合。

这里只分析教材电路，不据此调低实际火灾报警门槛，也不指导用烟尘试验实际设备。

三、坑点 辨析与纠错

控制回路通断与工作回路通断不是一回事

门关干簧闭合，蜂鸣器却不响，正因继电器把工作支路切到LED。判断每一环节用的是哪个电源与哪个接点，不把“有电流”泛指所有回路。

不能把吸合电流直接当释放电流

门槛迟滞意味着升电流与降电流过程可能在不同值切换。原光控题1040 Ω只在同门槛简化下成立。实际装置还涉及允许电流、电压、绝缘与保护要求，本页不提供搭接或改造方案。
