磁通量与感应电流方向

约 3230 字大约 11 分钟

先回答“有没有”，再回答“朝哪边”。本章把回路、磁通量取向和仪表接线放在同一条判断链中；大小计算见感应电动势与能量。

一、知识点概念与依据

磁通量：先定面，再定取向

磁通量描述磁场穿过一个指定有向面的总量，是有正负的标量，不按矢量平行四边形相加。匀强场中平面面积为 $S$ ，磁场与面法线夹角为 $\theta$ ，有

\Phi=BS\cos\theta,\qquad 1\,\mathrm{Wb}=1\,\mathrm{T\cdot m^2}.

把平面投影到垂直于磁场的平面，有向投影面积为 $S\cos\theta$ ；通常所说的非负几何投影面积则为 $S|\cos\theta|$ 。若给磁场与平面的夹角 $\alpha$ ，大小改用 $BS\sin\alpha$ 。平面平行磁场时通量为零，不代表磁场为零。

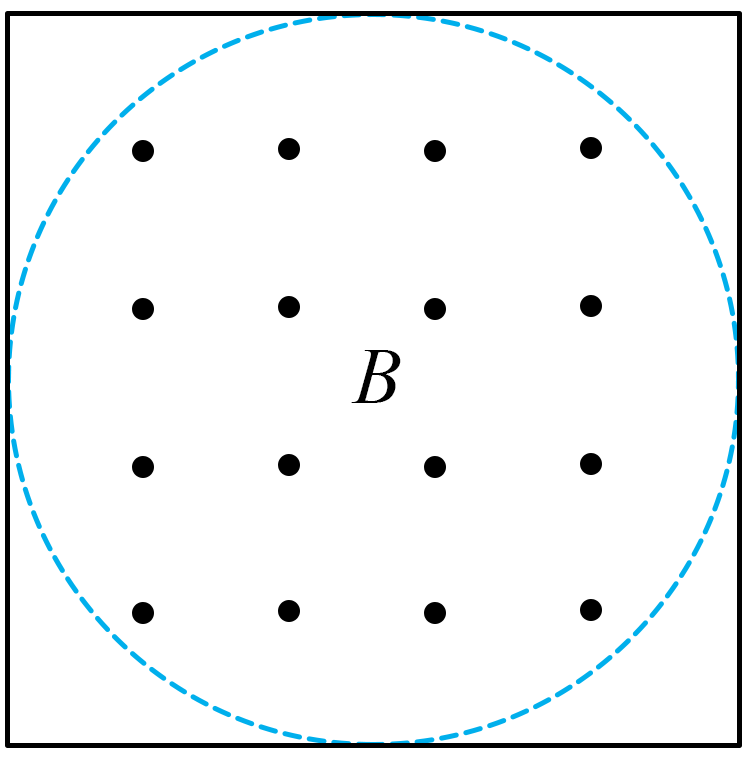

场只占一部分时取受场区域；各区磁场不同时按同一法线分区计算、代数相加。 $N$ 匝不使单匝磁通量变成 $N$ 倍；同样受场时磁通链 $\Psi=N\Phi$ ，各匝不同则逐匝相加。求变化量保持同一取向， $\Delta\Phi=\Phi_2-\Phi_1$ ； $B,S,\theta$ 同时变应分别求首末状态，不能写成 $\Delta B\Delta S$ 。

电磁感应：电动势与电流分开判断

奥斯特实验显示电流产生磁场；法拉第发现磁铁与线圈相对运动、附近电路接通或断开等过程能在另一闭路中产生电流。关键不在“有磁铁”，而在穿过回路的磁通量发生变化。

运动导体中的电荷可因磁作用分离，静止回路也可因变化磁场产生的电场获得驱动。对本章单一电阻性闭合线框，回路闭合且净磁通量随时间变化才有感应电流。开路可能有电动势，没有持续回路电流；完全处于同一匀强静磁场内的刚性闭框整体平移，各边电动势对回路抵消，通量不变。

线框穿入或穿出磁场边界时，受场面积随之变化，不能与完全处于同一匀强场内的整体平移混为一谈。

“此刻通量零”不等于变化率零；两个时刻通量相等，也不排除中间先增后减。开关瞬间与接通稳定后应分开判断。

楞次定律：阻碍变化，不是抵消原场

感应电流产生的磁场总要阻碍引起感应的磁通量变化。原场方向明确时，沿该方向的通量增加，感应场反向；减少，感应场同向。若场跨零反向，应保留正法线比较有向通量，不能把带符号的 $B$ 减小一律说成磁场减弱。

推进磁铁时，外力克服感应作用做功，能量转为电能、内能；若无其他能源却越推越加速又持续发热，就不符合能量守恒。“来拒去留”“增缩减扩”仅是特定几何下的表现，不能代替通量分析。感应力可能改变实际运动及最终状态，不能绝对说只阻碍而不影响结果。外部磁体运动还能驱动导体，阻碍的是产生感应的相对运动，并非总与导体对地速度反向。

二、考点方法与例题

方法一：首末通量都带符号

固定线框法线，核对角度量到平面还是法线，再求受场面积。转动时跟踪同一取向，不每次重新选正向；最后末减初，问大小才取绝对值。匀强场整面受场应满足 $|\Phi|\le BS$ 。

例题 01 矩形框架绕轴翻转

题目

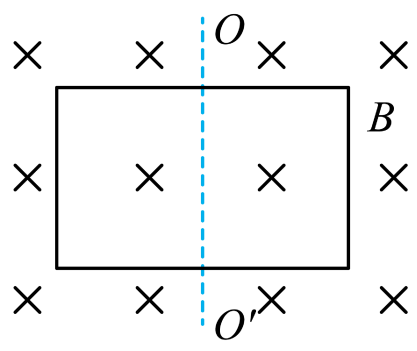

如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则下列有关穿过平面的磁通量的情况表述正确的是（　　）

A．磁通量有正负，所以是矢量

B．若使框架绕 $OO'$ 转过60°角，磁通量为 $BS$

C．若框架从初始位置绕 $OO'$ 转过90°角，磁通量为0

D．若框架从初始位置绕 $OO'$ 转过180°角，磁通量变化量为0

答案与解析

取初始法线沿磁场， $\Phi_0=BS$ 。转 $60^\circ$ 后 $\Phi=BS/2$ ，转 $90^\circ$ 后 $\Phi=0$ ，转 $180^\circ$ 后 $\Phi=-BS$ ，故 $\Delta\Phi=-2BS$ 。通量正负表示取向，不使它成为矢量。A、B、D 错，C 对。

本题结论

C。

方法二：闭合路径、运动方向、变化阶段逐项排查

先查开关，再看整个回路的通量。导体沿磁场运动不切割；部分导体相对回路运动与全框整体平移不同。磁感线是假想线，“切割”不是碰到实际细线。静止回路在变化磁场中也能感应，运动不是必要条件。

例题 02 实验中的开关与导体运动

题目

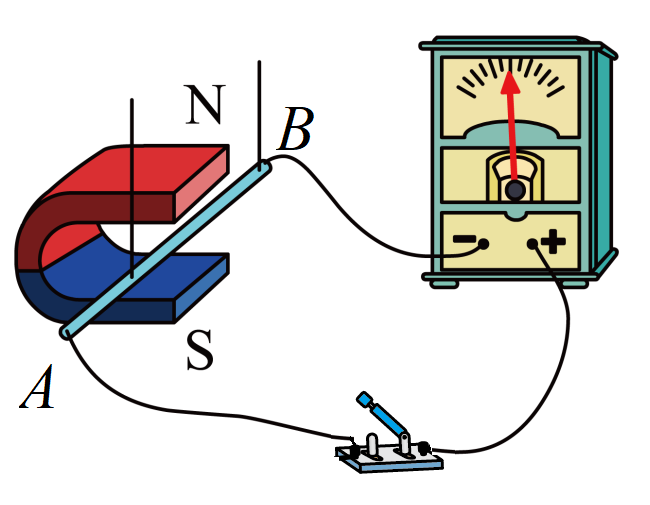

如图，在探究磁生电实验中，下列做法能使电流表指针发生偏转的是（　　）

A．断开开关，导体AB竖直上下运动

B．断开开关，导体AB水平左右运动

C．闭合开关，导体AB竖直上下运动

D．闭合开关，导体AB水平左右运动

答案与解析

A、B 的开关断开，没有闭合回路电流。C 中导体竖直运动沿图示磁场方向，通量不变。D 中回路闭合，AB 水平运动改变回路受场面积，电流表偏转。

本题结论

D。

方法三：原场 → 通量变化 → 感应场 → 电流与仪表

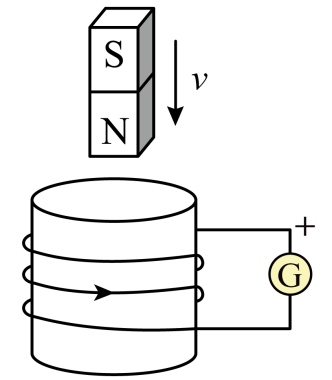

先固定观察方向，磁体外场由N指向S，直导线周围场用右手螺旋定则判断；磁场方向还取决于回路相对磁铁的位置，不能只凭极名猜方向；再判断通量增减，用楞次定律定感应场，以右手螺旋定则反推绕行方向。沿实际绕线追踪到接线柱，指针偏向必须按题给标定，不凭正接线柱画在哪边猜测。改绕向可能改变端子电流，但不会改变所需感应磁场。若还问受力，电流确定后另用左手定则。
